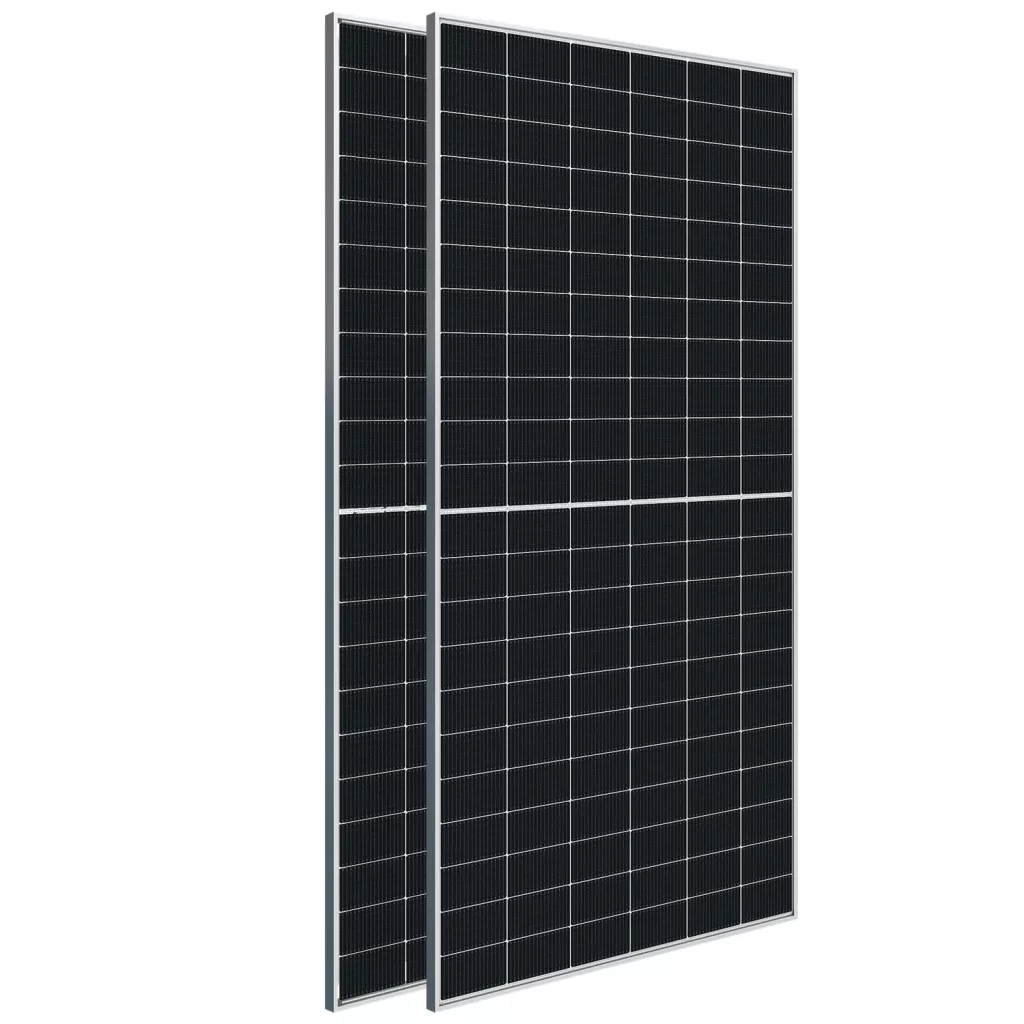

ASTRONERGY 445W (CHSM54RNs(DG)/F-BH) – N-type, bifaciális, fekete keret
Az ASTRONERGY CHSM54RNs(DG)/F-BH 445 W-os modul N-típusú cellatechnológiára és kétoldalas (bifaciális) energiatermelésre épül. A dupla üveg (DG) felépítés és a fekete keret kombinációja nagyfokú mechanikai stabilitást, alacsony degradációt (LID/LeTID minimalizálása) és esztétikus megjelenést kínál ipari és lakossági projektekben egyaránt.
- 445 W névleges teljesítmény (STC): kedvező BOS-költség és magas fajlagos hozam tetőre és kiserőművi rendszerekbe.
- N-típusú cellák: alacsony fényindukált és hő okozta degradáció, jobb hőmérsékleti viselkedés és stabil hosszú távú teljesítmény.
- Bifaciális működés: a hátoldali besugárzás kihasználásával többlethozam (albedótól és szerkezettől függően); ideális kavicságyas, fehér membrános, világos felületű telepítésekhez.
- Dupla üveg konstrukció (DG): kiváló páralecsapódás- és UV-állóság, jobb PID-ellenállás, megnövelt tűzvédelmi és mechanikai tartósság.
- 54M formátum: félcellás, többbuszos kialakítás a kisebb ohmikus veszteségért és jobb árnyék-tűrésért; kompakt méret szűkebb tetőfelületekre.
- Fekete keret: egységes, igényes megjelenés prémium lakossági és reprezentatív kereskedelmi épületeken.
Tervezési és kivitelezési szempontok
- String-méretezés: a sztringdarabszámot a modul üresjárási feszültsége (Voc) téli minimumhőmérsékleten és az inverter max. DC feszültsége alapján határozza meg; az MPPT-tartományba eső Vmp értékre optimalizáljon.
- DC/AC arány: a bifaciális többlet miatt konzervatív derating ajánlott; a projektkövetelmények szerint 1,1–1,3 körüli DC/AC arány gyakori kiindulópont.
- Hátsó hozam maximalizálása: növelje a modulok talaj feletti magasságát, tartson kellő sortávolságot, és használjon magas albedójú felületet a hátoldali irradiancia fokozásához.
- Rögzítés: a bilincselési zónákat és a megengedett mechanikai terheléseket a gyártói útmutató szerint válassza; a dupla üveg miatt a pontszerű terhelés elosztására ügyeljen.
- Kábelezés és csatlakozók: UV-álló DC-kábel, IP67/68 csatlakozók, a hurkok minimalizálása; DC leválasztás és túlfeszültség-védelem (SPD) alkalmazása.
- Megfelelőség: iparági szabványok (IEC 61215/61730) és tűzvédelmi követelmények szerinti beépítés; EPH/MBJ és villámvédelmi integráció.
Minőség és garanciális keretek
- Gyártásközi ellenőrzés: EL-vizsgálat mikrorepedések szűrésére, többpontos villamos tesztlisták.
- Teljesítménygarancia: N-típusú technológiára jellemző lassú degradációval; a pontos garanciatételeket az aktuális gyártói dokumentáció rögzíti.
Felhasználási területek
- Kereskedelmi és ipari tetők: magas energiasűrűség, vonzó LCOE.
- Prémium lakossági telepítések: fekete keret + kompakt 54M forma igényes megjelenéssel.
- Talajra telepített rendszerek: bifaciális többlethozam albedó-optimalizálással.
Megjegyzés: A pontos villamos (Voc, Isc, Vmp, Imp), mechanikai (méret, tömeg, terhelhetőség) és bilincselési adatok projekttervezéshez az adott szériához tartozó hivatalos adatlapban találhatók.
GYIK – ASTRONERGY 445W (CHSM54RNs(DG)/F-BH), N-type, bifaciális
-
Hogyan számoljam a bifaciális többlethozamot?
Projektfüggő. Kiindulásként vegye figyelembe az albedót (talajreflektancia), a modulok magasságát, a sortávolságot és a hátsó árnyékolást. Tipikusan 5–15% többlet érhető el világos felületen, de szimuláció (pl. PVSyst) javasolt.
-
Kompatibilis hibrid és string inverterekkel?
Igen. A végleges illesztést a modul Voc/Isc és az inverter MPPT-tartománya, max. DC feszültsége alapján végezze; a bifaciális környezetből fakadó áramszintre tervezzen.
-
Kell-e más bilincselés a dupla üveg miatt?
Általában szabványos közép- és végbilincsek megfelelőek, de tartsa a gyártói bilincselési zónákat és nyomatékot. Ügyeljen a tehereloszlásra és a szél/hóterhelési kategóriára.
-
Miért előny az N-típusú technológia?
Alacsony vagy elhanyagolható LID/LeTID, jobb hőmérsékleti együttható és hosszabb távú stabilitás, ami magasabb élettartam-hozamot eredményez.
-
Mekkora DC/AC aránnyal tervezzek bifaciális rendszernél?
Környezettől függően 1,1–1,3 jó kiindulópont. Válassza úgy, hogy a legmelegebb és leghűvösebb szélsőértékeknél se lépje túl az inverter bemeneti határértékeit.
-
Használható optimalizálókkal?
Igen. Olyan típust válasszon, amelynek feszültség- és áramtartománya illeszkedik a modulparaméterekhez és a várható hátsó áramszinthez.
-
Milyen karbantartás szükséges?
Időszakos vizuális ellenőrzés, csatlakozók állapotának felmérése, kíméletes tisztítás lágy vízzel. Kerülje a csiszoló hatású eszközöket és agresszív vegyszereket.
-
Milyen tanúsításokkal érkezik a modul?
A sorozat jellemzően IEC 61215/61730 szerint minősített. A pontos tanúsítványok és garanciális feltételek az aktuális adatlapban érhetők el.
