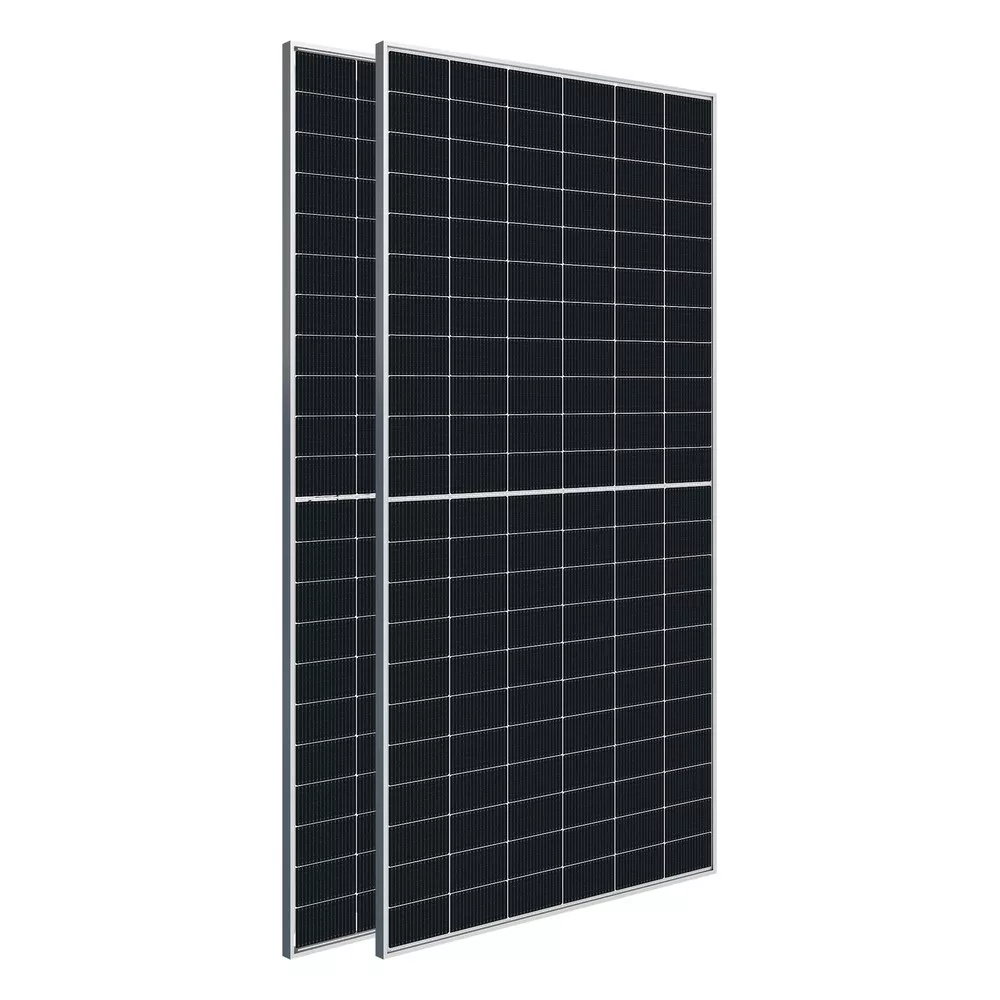

Astronergy ASTRO N7 CHSM66RN(DG)/F-BH 620 W bifaciális napelem, ezüst keret
Bruttó: 43 167 Ft
Az Astronergy ASTRO N7 CHSM66RN(DG)/F-BH egy 620 wattos, nagy formátumú, kétoldali termelésre képes (bifaciális) napelem modul ezüst eloxált alumínium kerettel. A 2382 mm hosszú, 132 cellás panel ott mutatja meg az erejét, ahol sok teljesítményt kell kevés darabból összerakni: üzemi és mezőgazdasági épületek tetején, lapos tetős és földi rendszerekben.
A cellák n-type TOPCon technológiával készülnek. Ez a monokristályos cellák újabb generációja, ami a cella felületén kevesebb töltést veszít el, ezért ugyanakkora felületről több energiát termel, és lassabban öregszik, mint a régebbi P-type cellák. Az SMBB (super multi busbar) kialakításnál sok vékony gyűjtősín vezeti el az áramot, így rövidebb utat tesz meg a cellán belül, és kisebb az ellenállási veszteség.
Családi házra is szerelhető, de számolj a méretével: egy modul 2,7 m²-es és 31,65 kg-os, a tetőn csak két ember tudja biztonságosan mozgatni. Nagy, összefüggő tetőfelületen viszont kevesebb panellel, kevesebb rögzítési ponttal és kevesebb csatlakozással jutsz el ugyanakkora rendszerteljesítményig.
Az Astronergy 620 W-os nagy formátumú napelem jellemzői
Alacsony Voc, hosszabb stringek
A gyártó ezt a modult alacsony üresjárati feszültségre (Voc) tervezte, ami 620 W-nál 49,04 V. Kisebb modulfeszültséggel több panel köthető sorba ugyanarra az inverterbemenetre, így nagy rendszerben kevesebb string, kevesebb DC kábel és kevesebb csatlakozódoboz kell.
Kétoldali termelés
Elöl és hátul is 2,0 mm-es edzett üveg zárja a cellákat, a hátoldal így a talajról, a kavicságyról vagy a világos tetőszigetelésről visszavert fényt is hasznosítja. A bifacialitási tényező 80 ± 5%, vagyis azonos megvilágításnál a hátoldal az elülső teljesítmény nagyjából négyötödére képes. Megemelt, dőlésszöges állványon ez valódi többletet jelent.
Hőmérsékleti viselkedés
A teljesítmény hőmérsékleti együtthatója -0,29%/°C. Ha nyáron a cellák 60 °C-ra melegednek, az a labori 25 °C-hoz képest nagyjából 10%-kal kisebb pillanatnyi teljesítményt jelent. Földi és lapos tetős rendszerben a panel alatt szabadon áramló levegő hűti a modult, ami csökkenti ezt a veszteséget.
Termékgarancia és teljesítménygarancia
Két külön vállalásról van szó. A termékgarancia 15 év, ez az anyag- és gyártási hibákat fedi. A teljesítménygarancia 30 év, lineáris: az első évben legfeljebb 1,0%, a 2. évtől a 30. évig évente legfeljebb 0,4% a megengedett csökkenés, a 30. év végén tehát legalább 87,4%-os teljesítmény marad.
Mechanikai terhelhetőség
A maximális mechanikai vizsgálati terhelés elöl 5400 Pa, hátul 2400 Pa. Az elülső érték a hónyomást, a hátsó a szél szívóhatását modellezi, a tervezési terhelés ennek kétharmada. Nagy felületű modulnál a rögzítési pontok helye különösen számít, ezért a szerkezetet a telepítési kézikönyv szerint tervezzük meg.
Keret, csatlakozás, kábel
Ezüst eloxált alumínium keret, IP68-as csatlakozódoboz, 4 mm²-es szolárkábel. A standard csatlakozó HCB40, opcionálisan MC4-EVO2A. A kábel álló szereléshez méretezett: a pozitív ág 350 mm, a negatív 250 mm, fekvő elrendezésnél ezért hosszabbító kábellel kell számolni.
| Paraméter | Érték |
|---|---|
| Névleges teljesítmény (Pmax, STC) | 620 W |
| Munkaponti feszültség (Vmpp) | 41,56 V |
| Munkaponti áram (Impp) | 14,92 A |
| Üresjárati feszültség (Voc) | 49,04 V |
| Rövidzárlati áram (Isc) | 16,11 A |
| Modulhatásfok | 23,0% |
| Teljesítmény 135 W/m² hátoldali besugárzásnál (BNPI) | 683,6 W |
| Teljesítménytolerancia | 0 és +3% között |
| Cellatípus | n-type monokristályos, TOPCon, SMBB |
| Cellák száma | 132 (6 × 22) |
| Hőmérsékleti együttható (Pmax / Voc / Isc) | -0,29%/°C / -0,25%/°C / +0,043%/°C |
| Bifacialitási tényező | 80 ± 5% |
| Maximális rendszerfeszültség | 1500 V DC |
| Maximális soros biztosító | 35 A |
| Üzemi hőmérséklet | -40 °C és +85 °C között |
| Üvegezés (elöl / hátul) | 2,0 + 2,0 mm |
| Keret | alumínium, ezüst eloxált |
| Csatlakozódoboz védettsége | IP68 |
| Csatlakozó | HCB40 (standard), MC4-EVO2A (opcionális) |
| Kábel | 4 mm², álló szerelésnél (+) 350 mm, (-) 250 mm |
| Mechanikai vizsgálati terhelés (elöl / hátul) | 5400 Pa / 2400 Pa |
| Méret | 2382 × 1134 × 30 mm |
| Tömeg | 31,65 kg |
A 683,6 W-os BNPI érték egy rögzített, 135 W/m²-es hátoldali besugárzáshoz tartozó mérési pont, nem garantált többlet. A valós hátoldali hozam a talaj vagy a tető fényvisszaverő képességétől, a modul magasságától és a sorok közti távolságtól függ.
Hozam és méretezés 620 W-os modulokkal
Példa: közel 10 kWp-os rendszer
- 16 darab CHSM66RN(DG)/F-BH 620 W modul együtt 9,92 kWp névleges teljesítményt ad.
- Egy modul 2,382 × 1,134 m, azaz 2,70 m², a 16 panel tehát nagyjából 43,2 m²-t foglal a szerelési hézagok nélkül.
- Déli tájolással és 30-35°-os dőlésszöggel Magyarországon egy kWp évente jellemzően 1100-1300 kWh-t termel.
- Ebből 9,92 × 1100 = 10 912 kWh és 9,92 × 1300 = 12 896 kWh adódik.
Hány modul fér egy stringbe?
- Hidegben a napelem feszültsége nő. -20 °C-os cellahőmérsékletnél a -0,25%/°C-os együtthatóval a Voc 49,04 × 1,1125 ≈ 54,6 V.
- 1000 V maximális DC bemenetű inverteren legfeljebb 18 modul köthető sorba (18 × 54,6 = 983 V).
- 1100 V-os bemenetnél 20 modul (1092 V), 1500 V-os ipari invertereknél 27 modul (1474 V) a felső határ.
- Az inverter MPPT bemenetének a 16,11 A-es rövidzárlati áramot, kétoldali termelésnél ennél többet is el kell viselnie.
Hova való ez a napelem, és mivel párosítsd?
A legjobb terep a nagy, egybefüggő felület: csarnoktető, istálló, raktár, lapos tetős irodaház vagy földre telepített rendszer. Itt a nagy formátum és a kétoldali termelés együtt dolgozik, különösen, ha a modulok megemelt, dőlésszöges állványon állnak világos alapfelület fölött. Ehhez a földi és lapos tetős tartószerkezetek közül érdemes választani.
Ferde tetőn is használható, ha a tető mérete és teherbírása engedi. A 2382 mm-es hossz miatt a szerelősínek és a rögzítési pontok kiosztását a modulhoz kell igazítani, a szokásos 1,7-1,9 m-es paneleknél bevált raszter itt nem vehető át változtatás nélkül.
Az inverter kiválasztásánál két számot nézz: a maximális DC bemeneti feszültséget, ami a stringhosszt korlátozza, és az MPPT bemenet maximális áramát, aminek legalább 16 A-esnek, kétoldali termelésnél inkább 18 A-esnek vagy nagyobbnak kell lennie.
Tervezés, garancia, szerviz itthon
Az EPVSolar kizárólag olyan napelemet értékesít, aminek magyar háttérszervize és itthoni garanciális ügyintézése van. Lakossági és ipari rendszereket egyaránt kivitelezünk országszerte, több mint 10 éves tapasztalattal, így a nagy formátumú modulok szerelési és stringtervezési buktatóit a gyakorlatból ismerjük.
- A rendszert a tetőhöz vagy a telekhez, a fogyasztáshoz és az inverterhez méretezzük, nem katalógusból választunk.
- Kis és nagy tételben is szállítunk, a szállítási módot a raklapos küldemény méretéhez és a címhez igazítjuk.
- Garanciális ügyben magyarul, itthon intézkedünk, nem kell külföldi ügyfélszolgálattal egyeztetned.
Gyakori kérdések az ASTRO N7 620 W-os napelemről
Mennyit termel egy Astronergy 620 W-os napelem egy év alatt?
Egy 620 W-os Astronergy CHSM66RN(DG)/F-BH modul déli tájolással és 30-35°-os dőlésszöggel Magyarországon nagyjából 680-810 kWh-t termel évente. Megemelt állványon, világos alapfelület fölött a hátoldal ehhez még hozzátesz, de ennek mértéke a helyszíntől függ.
Felszerelhető a 620 W-os panel családi ház tetejére?
Igen, ha a tetőfelület elég nagy és a szerkezet bírja a terhelést, de egy modul 2382 × 1134 mm-es és 31,65 kg-os. Kisebb vagy tagolt tetőn a rövidebb, 1,7-2,0 m-es panelek jellemzően jobban kiosztják a felületet, nagy, egybefüggő tetősíkon viszont a 620 W-os modul kevesebb darabból adja ki a rendszert.
Hány ASTRO N7 CHSM66RN(DG)/F-BH modul köthető egy stringbe?
-20 °C-os cellahőmérsékletre számolva egy modul üresjárati feszültsége nagyjából 54,6 V. Ezzel 1000 V-os inverterbemenetre legfeljebb 18, 1100 V-osra 20, 1500 V-os ipari inverterre 27 modul köthető sorba, a végleges számot a konkrét inverter adatlapja dönti el.
Milyen inverter kell a 620 W-os Astronergy napelemhez?
Olyan hálózatra tápláló vagy hibrid inverter, aminek MPPT bemenete elviseli a modul 16,11 A-es rövidzárlati áramát, kétoldali termelésnél ennél többet is. Emellett a maximális DC bemeneti feszültség határozza meg, hány panel köthető egy stringbe.
Mennyi a garancia a CHSM66RN(DG)/F-BH napelemre?
A termékgarancia 15 év, ez az anyag- és gyártási hibákra vonatkozik. A teljesítménygarancia 30 év: az első évben legfeljebb 1,0%, utána évente legfeljebb 0,4% teljesítménycsökkenést enged, így a 30. év végén is legalább a névleges teljesítmény 87,4%-a marad.
Miért rövid a 620 W-os modul csatlakozókábele?
A kábel álló szereléshez készült, a pozitív ág 350 mm, a negatív 250 mm, így az egymás mellett álló modulok közvetlenül összeköthetők. Fekvő elrendezésnél vagy soronkénti visszavezetésnél hosszabbító kábel kell, ezt a kiosztás tervezésekor számoljuk bele.
Ki intézi a garanciát Magyarországon?
Az EPVSolarnál vásárolt Astronergy napelemek garanciális ügyeit itthon, magyarul intézzük. Hiba esetén nálunk jelented be, és mi egyeztetünk a gyártóval, nem kell külföldi ügyfélszolgálatot keresned.
