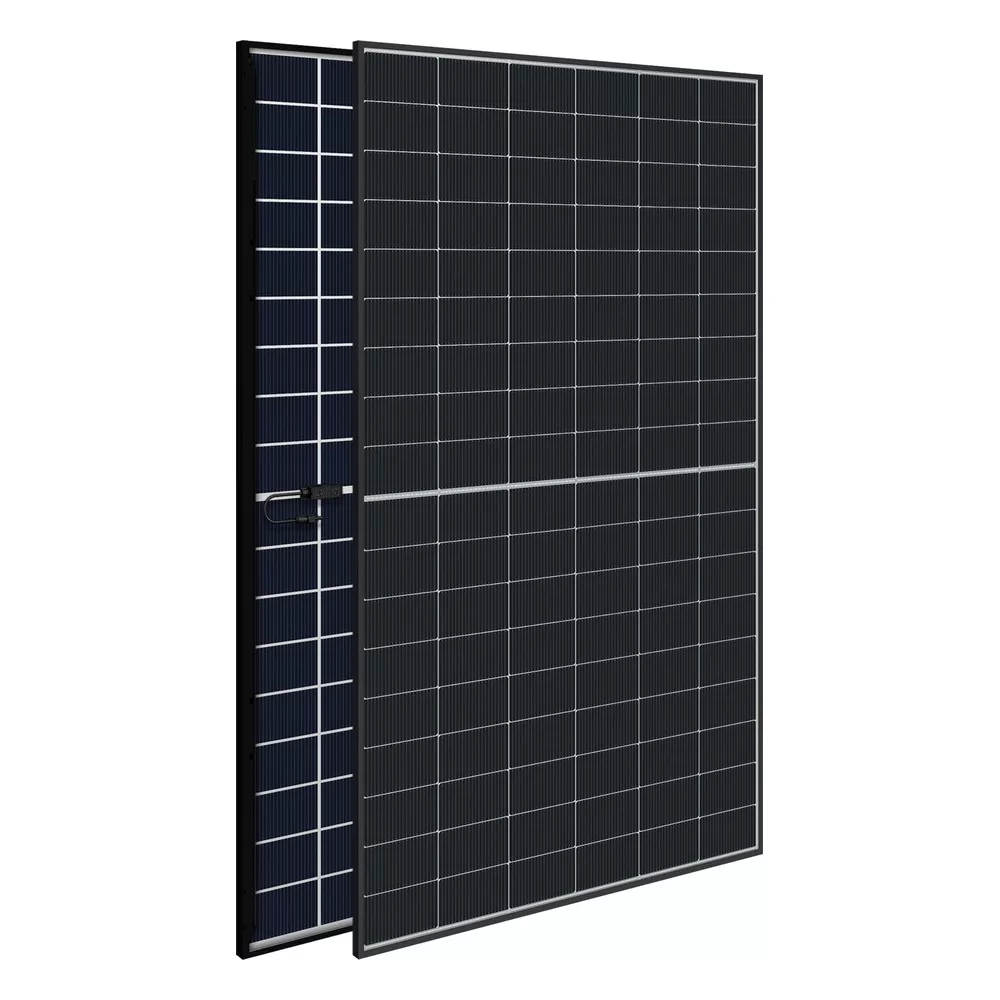

Astronergy ASTRO N7s 2.0 CHSM54RN(DG)/F-BH 515 W bifaciális napelem, fekete keret
Bruttó: 37 452 Ft
Az Astronergy ASTRO N7s 2.0 CHSM54RN(DG)/F-BH egy 515 wattos, kétoldali termelésre képes (bifaciális) napelem modul fekete eloxált alumínium kerettel. Elsősorban családi házak tetőire és kisebb vállalkozási rendszerekbe szánták, ahol a tetőfelület korlátos, és egy-egy panelből a lehető legtöbb teljesítményt szeretnéd kihozni.
A cellák n-type TOPCon 5.0 technológiával készülnek. Ez a monokristályos szilíciumcellák egyik legújabb generációja: kevesebb töltéshordozót veszít a cella felületén, ezért ugyanakkora felületről több áramot ad, és lassabban öregszik, mint a régebbi P-type PERC cellák. A ZBB (zero busbar) kialakítás azt jelenti, hogy a cellák elején nincsenek a megszokott széles ezüst gyűjtősínek, így a felület egységes, sötét hatású, és kevesebb fényt takar ki a fémezés.
Hálózatra tápláló és hibrid rendszerben egyaránt használhatod. A 108 cellás, 1961 mm hosszú formátum még kényelmesen kezelhető egy átlagos lakóház tetején, a 23,2%-os hatásfok pedig sűrű, jól kihasznált elrendezést ad.
Az Astronergy 515 W-os bifaciális napelem jellemzői
Teljesítmény és tolerancia
Szabványos vizsgálati körülmények között (STC: 1000 W/m² besugárzás, 25 °C cellahőmérséklet) a modul 515 W-ot ad le. A teljesítményosztályozás 0 és +3% közötti, vagyis a gyárból kikerülő panel a névleges értéket vagy annál valamivel többet tud, kevesebbet nem.
Kétoldali termelés
Elöl és hátul is 2,0 mm-es edzett üveg védi a cellákat, a hátoldal tehát átlátszó, és a talajról vagy a tetőről visszavert fényt is hasznosítja. A bifacialitási tényező 80 ± 5%: azonos megvilágításnál a hátoldal nagyjából az elülső oldal teljesítményének négyötödét adja. Tipikus ferde tetős szerelésnél a hátoldal kevés fényt kap, a többlet ott szerény.
Hőmérsékleti viselkedés
A teljesítmény hőmérsékleti együtthatója -0,29%/°C. Egy nyári napon a tetőn a cellák könnyen elérik a 60 °C-ot, ez 35 °C-kal több a labori 25 °C-nál, ami nagyjából 10%-os pillanatnyi teljesítménycsökkenést jelent. Minél kisebb az együttható abszolút értéke, annál kevesebbet veszít a modul a kánikulában.
Termékgarancia és teljesítménygarancia
A kettő nem ugyanaz. A termékgarancia 25 év, ez az anyag- és gyártási hibákra vonatkozik. A teljesítménygarancia 30 év, lineáris: az első évben legfeljebb 1,0%, a 2. évtől a 30. évig évente legfeljebb 0,4% teljesítménycsökkenés, így a 30. év végén is legalább a névleges teljesítmény 87,4%-a marad.
Mechanikai terhelhetőség
A maximális mechanikai vizsgálati terhelés elöl 6000 Pa, hátul 4000 Pa. Az elülső érték a hó nyomását, a hátsó a szél szívóhatását modellezi. A tervezési terhelés ennek kétharmada, vagyis a vizsgálati érték másfélszeres biztonsági ráhagyással értendő.
Keret, csatlakozás, kábel
Fekete eloxált alumínium keret, IP68-as csatlakozódoboz, 4 mm²-es szolárkábel. A standard csatlakozó MC4-EVO2A, a kábelhossz fekvő szereléshez 1200 mm. A modul tömege 26,9 kg, ezért a tetőre mindig két ember emelje.
| Paraméter | Érték |
|---|---|
| Névleges teljesítmény (Pmax, STC) | 515 W |
| Munkaponti feszültség (Vmpp) | 34,42 V |
| Munkaponti áram (Impp) | 14,96 A |
| Üresjárati feszültség (Voc) | 41,37 V |
| Rövidzárlati áram (Isc) | 15,79 A |
| Modulhatásfok | 23,2% |
| Teljesítmény 135 W/m² hátoldali besugárzásnál (BNPI) | 567,5 W |
| Teljesítménytolerancia | 0 és +3% között |
| Cellatípus | n-type monokristályos, TOPCon 5.0, ZBB |
| Cellák száma | 108 (6 × 18) |
| Hőmérsékleti együttható (Pmax / Voc / Isc) | -0,29%/°C / -0,25%/°C / +0,043%/°C |
| Bifacialitási tényező | 80 ± 5% |
| Maximális rendszerfeszültség | 1500 V DC |
| Maximális soros biztosító | 30 A |
| Üzemi hőmérséklet | -40 °C és +85 °C között |
| Üvegezés (elöl / hátul) | 2,0 + 2,0 mm |
| Keret | alumínium, fekete eloxált |
| Csatlakozódoboz védettsége | IP68 |
| Csatlakozó | MC4-EVO2A (standard), HCB40 (opcionális) |
| Kábel | 4 mm², 1200 mm (fekvő szerelés) |
| Mechanikai vizsgálati terhelés (elöl / hátul) | 6000 Pa / 4000 Pa |
| Méret | 1961 × 1134 × 30 mm |
| Tömeg | 26,9 kg |
| Gyártói irányítási rendszerek | ISO 9001:2015, ISO 14001:2015, ISO 45001 |
A hátoldali többlethozam nem fix érték. A 567,5 W-os BNPI adat egy meghatározott, 135 W/m²-es hátoldali besugárzásra vonatkozó mérési pont, a valós többlet a tetőfedés színétől, a panel és a felület közti távolságtól és a dőlésszögtől függ.
Hozam és méretezés magyar körülmények között
Példa: 10 modulos családi házas rendszer
- 10 darab CHSM54RN(DG)/F-BH 515 W modul együtt 5,15 kWp névleges teljesítményt ad.
- A panelek összesen nagyjából 22,2 m² tetőfelületet foglalnak (egy modul 1,961 × 1,134 m, azaz 2,22 m²), a szerelési hézagok nélkül.
- Déli tájolás és 30-35°-os dőlésszög mellett Magyarországon egy kWp beépített teljesítmény jellemzően 1100-1300 kWh-t termel évente.
- Ebből 5,15 × 1100 = 5665 kWh és 5,15 × 1300 = 6695 kWh adódik.
Hány modul fér egy stringbe?
- A string az egymás után sorba kötött panelek lánca, a feszültségük összeadódik.
- Hidegben a napelem feszültsége nő. -20 °C-os cellahőmérsékletnél a -0,25%/°C-os együtthatóval az üresjárati feszültség 41,37 × 1,1125 ≈ 46,0 V.
- Egy 1000 V maximális DC bemenetű inverteren így legfeljebb 21 modul köthető sorba (21 × 46,0 = 966 V).
- Az MPPT bemenetnek (az inverter napelemes bemenetének) el kell viselnie a 15,79 A-es rövidzárlati áramot, kétoldali termelésnél ennél valamivel többet is.
Milyen rendszerbe és mivel párosítsd?
A modul családi házas tetőre, kisebb üzemi és mezőgazdasági épületre egyaránt telepíthető. A fekete keret és a busbar nélküli cellafelület sötét tetőfedéshez jól illeszkedik, ezért ott is szívesen választják, ahol a megjelenés is szempont.
A 15,79 A-es rövidzárlati áram miatt olyan invertert válassz, aminek MPPT bemenete legalább 16 A-es, kétoldali termelésnél inkább 18 A-es vagy nagyobb modulárammal is elboldogul. A régebbi, 13 A-es bemenetre méretezett inverterek ehhez a panelhez már kevesek lehetnek.
Ferde tetőre cserepes, hullámpala és trapézlemez fedéshez egyaránt találsz tartószerkezetet. A bifaciális hatás lapos tetőn, megemelt, dőlésszöges állványon és világos tetőszigetelés fölött érvényesül igazán, ehhez a földi és lapos tetős szerkezetek közül érdemes választani.
Garancia és szakmai háttér itthon
Az EPVSolar csak olyan napelemet forgalmaz, amihez magyar háttérszerviz és itthoni garanciális ügyintézés tartozik. 2014 óta tervezünk és kivitelezünk napelemes rendszereket országszerte, ezért a modult nemcsak eladjuk, hanem tudjuk, hogyan kell jól beépíteni.
- A darabszámot és a stringkiosztást a fogyasztásodhoz, a tetődhöz és az inverterhez igazítjuk.
- Garanciális kérdésben magyarul, itthon intézzük az ügyet, nem kell a gyártóval levelezned.
- Nagy raktárkészletet tartunk a péceli telephelyünkön, amit pedig épp nem, azt rövid határidővel megrendeljük.
Gyakori kérdések az ASTRO N7s 2.0 515 W-os napelemről
Mennyi áramot termel egy Astronergy 515 W-os napelem évente?
Egy darab 515 W-os Astronergy CHSM54RN(DG)/F-BH modul déli tájolással és 30-35°-os dőlésszöggel Magyarországon nagyjából 570-670 kWh-t termel évente. A valós hozamot az árnyékolás, a tájolás és az adott év időjárása is befolyásolja.
Hány darab 515 W-os panel kell egy 5 kW-os rendszerhez?
10 darab 515 W-os modul 5,15 kWp-os rendszert ad, ez a tetőn nagyjából 22 m²-t foglal. A pontos darabszámot az éves fogyasztás, a tető mérete és az inverter bemeneti adatai együtt döntik el.
Milyen inverterrel használható az ASTRO N7s 2.0 CHSM54RN(DG)/F-BH?
Bármely hálózatra tápláló vagy hibrid inverterrel, aminek MPPT bemenete elviseli a modul 15,79 A-es rövidzárlati áramát, kétoldali termelésnél ennél valamivel többet is. A sorba köthető modulok számát az inverter maximális DC feszültsége határozza meg, egy 1000 V-os bemenetre -20 °C-ra számolva legfeljebb 21 darab köthető.
Mi a különbség a 25 éves termékgarancia és a 30 éves teljesítménygarancia között?
A 25 éves termékgarancia az anyag- és gyártási hibákra szól, például a keret, az üveg vagy a csatlakozódoboz hibájára. A 30 éves teljesítménygarancia azt vállalja, hogy a modul az első évben legfeljebb 1,0%-ot, utána évente legfeljebb 0,4%-ot veszít, így a 30. év végén is legalább a névleges teljesítmény 87,4%-át adja.
Megéri bifaciális napelemet tenni egy cserepes tetőre?
Cserepes tetőn, a tetősíkkal párhuzamos szerelésnél a hátoldal kevés fényt kap, ezért a többlethozam szerény. A bifaciális modul ott hoz érezhető pluszt, ahol a panel alatt világos, fényvisszaverő felület van és a modul megemelt, dőlésszöges állványon áll, például lapos tetőn vagy földi rendszerben.
Mekkora hóterhelést és szelet bír ez a napelem?
A modul maximális mechanikai vizsgálati terhelése elöl 6000 Pa, hátul 4000 Pa, a tervezési terhelés ennek kétharmada. A tényleges terhelhetőség a rögzítés módjától is függ, ezért a tartószerkezetet a tető hó- és szélzónájához igazítjuk.
Ki intézi a garanciát, ha baj van az Astronergy napelemmel?
Az EPVSolarnál vásárolt Astronergy napelem garanciális ügyeit itthon, magyarul intézzük, nem kell közvetlenül a gyártóval egyeztetned. A hibabejelentéstől a cseréig végigkísérjük a folyamatot.
