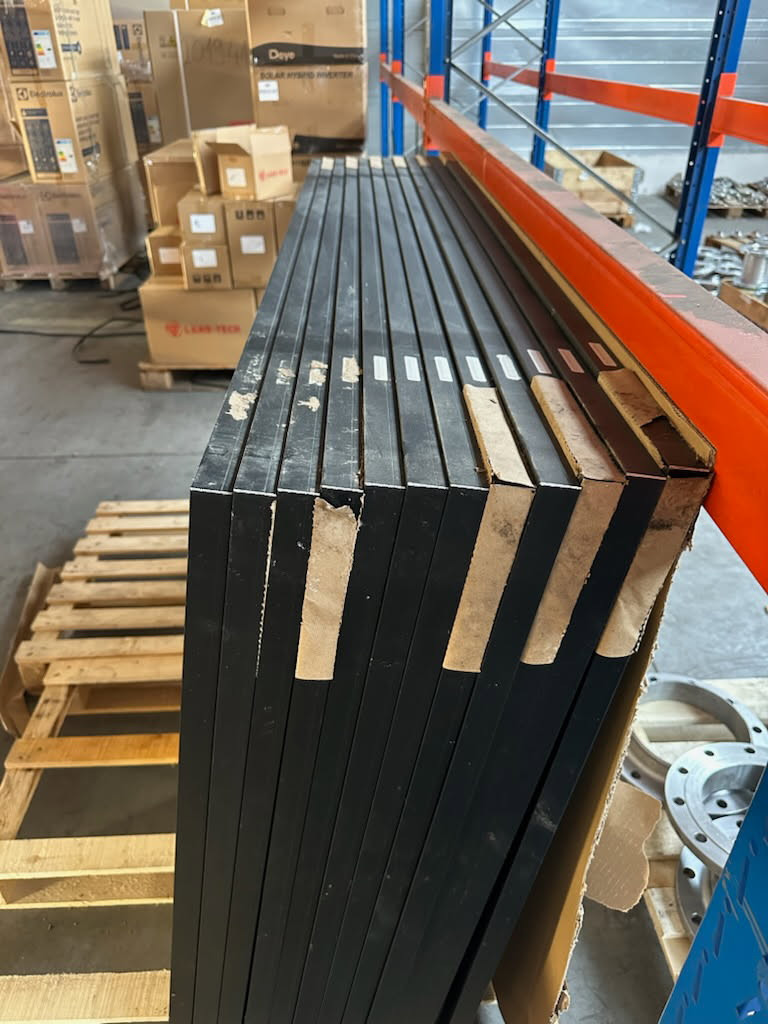

A napelem panelek sérülésmentesek, szabad téren tárolt raklapokon voltak. A gyári csomagolás elázott, a papír részben rátapadt a panelek alumíniumkeretére.

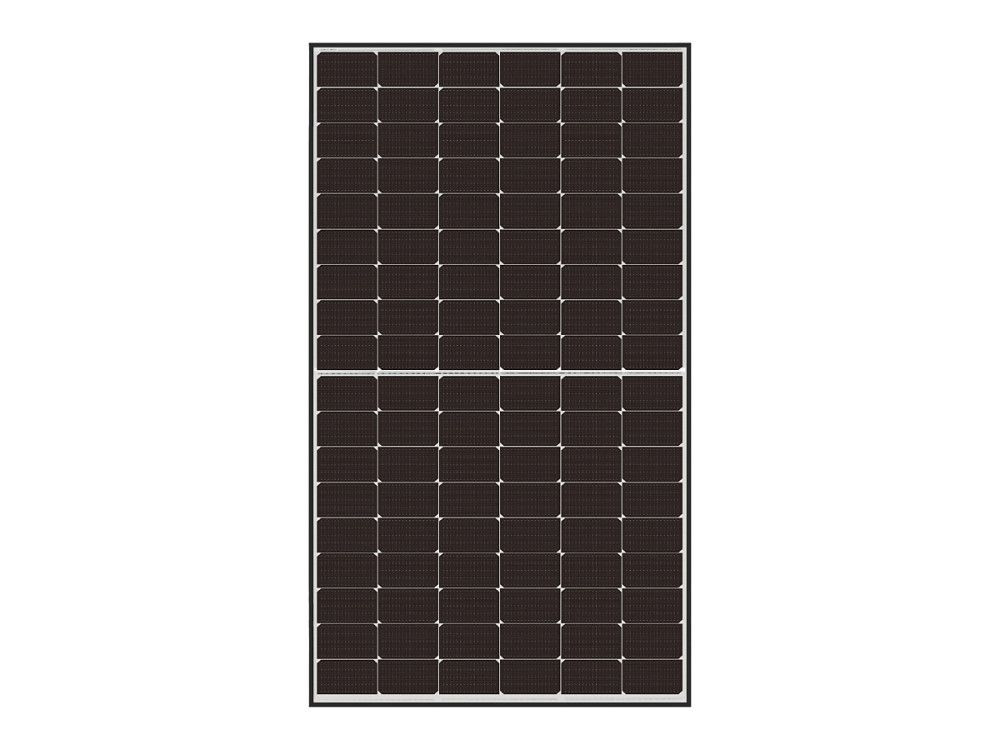

Jinko Solar JKM425N-54HL4-V N-type, fekete keretes napelemmodul
A Jinko Solar Tiger Neo sorozatú, N-type TOPCon cellatechnológiára épülő JKM425N-54HL4-V modul kifejezetten kis- és középfeszültségű, 1500 V DC rendszerű lakossági és kisméretű kereskedelmi erőművi alkalmazásokhoz optimalizált. A 108 félcellás felépítés, az SMBB (sűrűbb gyűjtősínes) kialakítás és a „Hot 2.0” gyártástechnológia stabil hozamot biztosít alacsony fényintenzitás mellett is, valamint minimális LID/LeTID degradációt eredményez.
Fő előnyök szakembereknek
- Magas fajlagos teljesítmény: 425 Wp névleges teljesítmény, akár 21,76% modulhatásfok, amely kompakt tetőfelületeken is erős kWp/m² mutatót ad.
- Rendszerintegráció: 1000/1500 V DC rendszerkompatibilitás és 25 A soros biztosítékérték egyszerű string-tervezést tesz lehetővé.
- Megbízhatóság: PID-rezisztencia, magas sópára- és ammóniaállóság; tanúsított terhelhetőség (szél/snow) a szabványos európai követelmények szerint.
- Pozitív teljesítmény-tűrés: 0…+3%, ezáltal a leszállított modulok tényleges teljesítménye jellemzően nominál felett van.
- Esztétika: fekete keret és egységes frontkép igényes lakossági projektekhez.
Villamos jellemzők (STC)
- Pmax: 425 W
- Vmp / Imp: 31,70 V / 13,41 A
- Voc / Isc: 38,30 V / 14,15 A
- Hőfok-koefficiensek: Pmax −0,30%/°C, Voc −0,25%/°C, Isc +0,046%/°C
- NOCT: 45 ± 2 °C
Mechanikai és környezeti jellemzők
- Előlap: 3,2 mm edzett, AR-bevonatú, nagy áteresztésű üveg
- Keret: fekete, eloxált alumínium
- Csatlakozó: MC4-kompatibilis; IP68 csatlakozódoboz
- Tanúsított terhelés: szél 2400 Pa / hó 5400 Pa
- Rendszerfeszültség: 1000/1500 V DC (IEC), max. soros biztosíték 25 A
- Teljesítmény-tűrés: 0…+3%
Garancia és élettartam
- Termékgarancia: 15 év
- Teljesítménygarancia: 30 év lineáris (0,40%/év degradáció, 87,4% a 30. évben)
Tervezési és kivitelezési ajánlások
- String-tervezés: a 38,30 V Voc alapján 1500 V rendszerben a darabszámot téli minimum hőmérséklethez méretezze; inverter adatlap szerinti tartalékot hagyjon.
- Rögzítés: a gyártói rajz szerinti befogási zónák betartása szükséges a terhelési tanúsítványok érvényességéhez.
- Kábelezés: javasolt UV-álló, 4 mm² DC-kábel és megfelelő túlfeszültség-védelem (II. osztály) a stringek mindkét pólusán.
Felhasználási területek
Optimális választás lakossági tetőkre és kis-közepes C&I projektekhez, ahol a fekete keretű esztétika, a magas fajlagos teljesítmény és az N-type technológia nyújtotta hosszú távú hozam a fő szempont.
Gyakori Kérdések – Jinko Solar JKM425N-54HL4-V
-
Miben jobb az N-type TOPCon a hagyományos PERC celláknál?
Az N-type TOPCon cellák alacsonyabb LID/LeTID degradációt és jobb hőmérsékleti viselkedést mutatnak, így hosszabb távon magasabb energiatermést biztosítanak azonos beépített kWp mellett.
-
Használható-e 1500 V-os stringinverterekkel?
Igen. A modul 1000/1500 V DC rendszerfeszültségre minősített, a stringdarabszámot a helyi minimum külső hőmérséklet és az inverter Voc-határa alapján kell méretezni.
-
Mekkora a mechanikai terhelhetőség?
Tanúsítottan 2400 Pa szél- és 5400 Pa hóterhelésnek áll ellen, megfelelő rögzítési zónák betartása mellett.
-
Milyen garancia vonatkozik a termékre?
15 év termékgarancia és 30 év lineáris teljesítménygarancia (éves degradáció kb. 0,40%).
-
Mekkora a modul mérete és tömege?
1722 × 1134 × 30 mm, 22 kg, fekete eloxált alumínium kerettel.
-
Milyen csatlakozóval szerelt?
MC4-kompatibilis csatlakozókkal, IP68 védettségű kötődobozzal.
-
Alkalmas-e részleges árnyékolásra érzékeny helyekre?
A félcellás és SMBB kialakítás javítja az árnyéktűrést, de a stringtervezésnél javasolt optimalizálók vagy 2-MPPT-s elrendezés árnyékos tetőkön.
