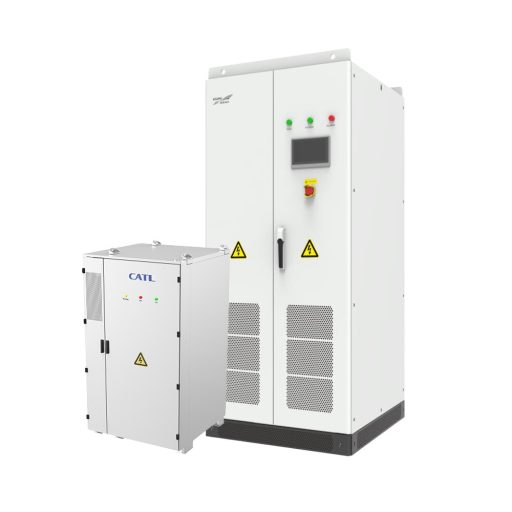

Kehua BCS100K-A + CATL EnerOne+ 255 kWh (0,5C) ESS csomag

Csomag áttekintés – 100 kW ipari ESS 255 kWh nettó kapacitással

Ez a készre konfigurálható energiatároló csomag egy Kehua BCS100K-A kétirányú teljesítményelektronikából (PCS) és egy CATL EnerOne+ 255 kWh (0,5C) LFP akkumulátorrackből áll. A megoldás kifejezetten ipari és kereskedelmi (C&I) üzemek csúcsvágására, önfogyasztás-növelésre, tartalékellátásra és mikrorácsokhoz készült. A 0,5C-s akkumulátor a 255 kWh energiatartalékot ~127 kW DC névleges töltési/kisütési teljesítménnyel képes kezelni, amit a 100 kW-os PCS biztonságosan és hatékonyan illeszt a 400 V AC háromfázisú hálózathoz.

Fő alkalmazások

• Csúcsterhelés-vágás és kapacitásdíj-optimalizálás nagyfogyasztóknál
• PV-termelés kisimítása, önfogyasztás maximalizálása és hálózati korlátozások kezelése
• Gyors átállású szünetmentes tartalék (on/off-grid váltás <10 ms feltételekkel)
• Rugalmassági és hálózati szolgáltatások (frekvenciaszabályozás, meddőkompenzáció)

Kehua BCS100K-A PCS – 100 kW, leválasztó trafós, C&I kategória

A BCS100K-A egy háromfázisú, galvanikusan leválasztott kétirányú konverter, integrált kimeneti szigetelő transzformátorral. A berendezés felkészült a hálózati és szigetüzem közötti gyors átkapcsolásra, támogatja a meddőteljesítmény-szabályozást és több töltési üzemmódot (pl. állandó áram, kiegyenlítő, lebegő töltés). A tiszta csatlakozópanelek és a fejlett szigetelésfelügyelet egyszerű és biztonságos telepítést tesznek lehetővé.

• Névleges AC teljesítmény: 100 kW (400 V AC, 3 fázis)
• Max. AC teljesítmény: ~110 kVA (rövid idejű)
• Hálózati frekvencia: 50/60 Hz (állítható)
• THDi: <3% névleges terhelésen; cosφ: >0,99 és vezető/induktív tartomány állítható
• DC bemenet: 500–900 VDC tipikus tartomány; max. DC feszültség 1000 VDC; BCS100K-A max. DC áram ~228 A
• Hatásfok: akár ~97–97,6% PCS szinten
• Biztonság: akkumulátor–hálózat galvanikus leválasztás, on-line szigetelésfelügyelet
• Gyors üzemváltás: on/off-grid <10 ms (megfelelő külső SCR kapcsolással)
• Kommunikáció: ipari szabványok, BMS/EMS integráció (pl. CAN, Modbus/TCP)

CATL EnerOne+ 255 kWh (0,5C) – folyadékhűtéses LFP rack

A 255 kWh-s EnerOne+ rack CATL nagyélettartamú LFP cellákra épül, integrált folyadékhűtéssel (TMS), fejlett akkumulátorfelügyelettel (BMS) és beépített tűzvédelmi alrendszerrel (FSS). A rack kültéri telepítésre is alkalmas, nagy rendelkezésre állást és egységes hőmérséklet-profilt biztosít, ami hosszú ciklusélettartamot eredményez még változó környezeti feltételek mellett is.

• Nettó energiatárolás: ~254,6 kWh (kerekítve 255 kWh)
• Teljesítményosztály: 0,5C (névleges ~127 kW DC töltés/kisütés a rack szintjén)
• Kivitel: kültéri, rackes, integrált BMS/TMS/FSS
• Méretek/tömeg: kb. 2348 × 1390 × 1344 mm; ~2,68 t
• Technológia: LFP cellák, folyadékhűtés, cellaszintű hőegyensúly
• Élettartam: nagy ciklusszám ipari üzemre (több ezer ciklus), prediktív karbantartás-támogatás

Rendszerszintű illesztés és tervezési megjegyzések

• Teljesítmény-illesztés: a 0,5C-s, ~127 kW-os rack és a 100 kW-os PCS együttese a tartós AC oldali névleges kisütést 100 kW-ra korlátozza ez kedvez a hő- és élettartam-menedzsmentnek, valamint csúcsvágási profilokhoz ideális.
• Feszültség-illesztés: a rack nagyfeszültségű DC tartománya a BCS100K-A DC ablakába esik; a tervezés során a gyártói feszültségprofilok és áramlimitek figyelembevételével kell a működési tartományt beállítani.
• Kommunikáció/vezérlés: a BMS–PCS–EMS lánc CAN és/vagy Modbus/TCP protokollokon integrálható; SOC, SOH, esemény- és riasztáskezelés támogatott.
• Telepítés: kültéri elhelyezéshez szilárd alapozás, megfelelő szellőzés és a gyártói oldaltávolságok betartása szükséges; a rack és a PCS külön AC/DC segédtápigényeit és földelési pontjait külön kezelje.
• Üzemeltetés: éves preventív karbantartás (hűtőkör, csatlakozások, szoftver/firmware); a rendszer támogatja a prediktív állapotfelügyeletet és a riasztások távoli naplózását.

Mit tartalmaz a csomag

• 1 × Kehua BCS100K-A kétirányú PCS (trafós, 100 kW)
• 1 × CATL EnerOne+ 255 kWh (0,5C) folyadékhűtéses LFP akkumulátorrack

Előnyök összefoglalva

• Biztonság: LFP kémia + galvanikus leválasztás + többkörös felügyelet
• Hatékonyság és rendelkezésre állás: magas PCS-hatásfok, egyenletes hőprofil
• Skálázhatóság: rack-szintű moduláris bővíthetőség több MWh-ig
• Gyors üzemváltás és rugalmas vezérlés: grid/sziget üzem támogatás, ipari protokollok

Gyakori kérdések (GYIK)

• Önmagában elegendő-e egy darab rack a 100 kW névleges AC teljesítményhez?

  Igen. A 0,5C-s, ~255 kWh-s rack névlegesen ~127 kW DC-t tud, a PCS 100 kW AC-t ad. A rendszer így folyamatosan 100 kW körül terhelhető, jó hőtartalékkal.

• Milyen kommunikációt támogat a rendszer a felsőbb EMS felé?

  A PCS és a BMS ipari protokollokon (pl. CAN, Modbus/TCP) keresztül kommunikál; a SOC/SOH adatok, események és riasztások lekérdezhetők és naplózhatók.

• Mennyi a váltási idő hálózati és szigetüzem között?

  Megfelelő külső SCR alkalmazásával az on/off-grid váltás <10 ms szintre optimalizálható, ami érzékeny fogyasztók számára is stabil ellátást biztosít.

• Milyen környezetben telepíthető a rack?

  Kültéri telepítésre is alkalmas. Szükséges a sík, teherbíró alap, az előírt oldaltávolságok, valamint a rack segédtáp- és hűtési feltételeinek biztosítása.

• Mi a várható élettartam és karbantartási igény?

  Az LFP kémia és a folyadékhűtés nagy ciklusélettartamot biztosít. Évente javasolt állapotellenőrzés (hűtőkör, csatlakozások, szoftver), a rendszer prediktív karbantartást is támogat.

• Mekkora DC feszültségtartományban dolgozik a PCS és kompatibilis-e a rackkel?

  A BCS100K-A tipikusan 500–900 VDC (max. 1000 VDC) tartományban dolgozik, ami illeszkedik a nagyfeszültségű EnerOne+ rackhez. A pontos működési ablakot projektspecifikusan kell beállítani.

• Van-e galvanikus leválasztás a hálózat és az akkumulátor között?

  Igen, a PCS integrált leválasztó transzformátora és a szigetelésfelügyelet fokozott biztonságot ad vegyes földelésű rendszerekben is.
