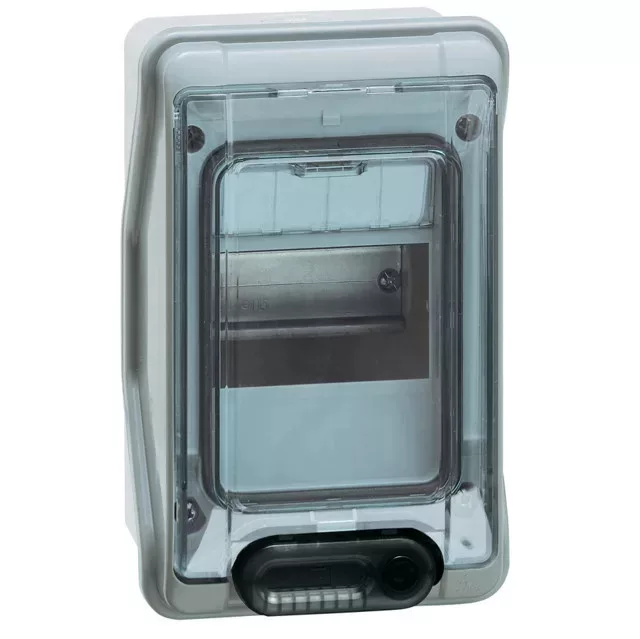

Legrand Plexo³ elosztószekrény, 18 modulos (1 sor)
A Legrand Plexo³ 18 modulos elosztószekrény falon kívüli kivitelben magas fokú környezeti védelemmel (IP65) és kettős szigeteléssel (II. érintésvédelmi osztály) készült. A robusztus, UV- és ütésálló, halogénmentes ház kültéri és ipari környezetben is tartós, a 18 × 18 mm-es DIN kapacitás pedig elegendő helyet biztosít komplexebb al-elosztásokhoz.
Fő műszaki jellemzők
- Védettség: IP65 por- és vízállóság; megfelelő tömítéssel fenntartott védelem kültéren is.
- Szigetelés: Kettős szigetelés (Class II), földelési pont igénye nélkül.
- Kapacitás: 1×18 DIN modul (kismegszakítók, áram-védőkapcsolók, túlfeszültség-védelem, mérő- és vezérlőmodulok).
- Szerelhetőség: Kivehető DIN-sín és előlap, tágas vezetékezési tartalék, PE/N gyűjtősínek a rendezett bekötéshez.
- Ajtó és kezelés: Jobb/bal oldalra átszerelhető, plombálható ajtó; átlátszó vagy tömör kivitel cikkszámtól függően.
- Kábelbevezetés: Áttörhető és tömszelence-befogadó zónák felül, alul és hátul; biztosítható a névleges IP-szint.
- Anyagminőség: UV-álló, ütésálló, halogénmentes műanyag ház ipari és kereskedelmi felhasználásra.
- Kompatibilitás: Teljes Plexo³ és Legrand kiegészítő-ökoszisztémával kompatibilis.
Ajánlott felhasználások
- PV/energiaelosztás: DC/AC leválasztás, string- és túlfeszültség-védelem, mérőkörök és segédtápok rendszerezése.
- Ipari/kereskedelmi: Gépészeti, HVAC és világítási körök al-elosztása kültéri/poros térben.
- Lakossági: Garázsok, melléképületek, kerti automatika és kapuvezérlések moduláris kiépítése.
Szerelési irányelvek szakembereknek
- Tömítettség fenntartása: Függőleges beépítés, megfelelő IP-minősítésű tömszelencék és UV-álló köpenyű kábelek alkalmazása.
- Kiosztás: Hagyjon tartalékhelyet leválasztó és túlfeszültség-védelmi eszközöknek; jelölje egyértelműen a köröket.
- Karbantartás: A levehető előlap és kivehető sín gyors hibakeresést és bővítést tesz lehetővé.
