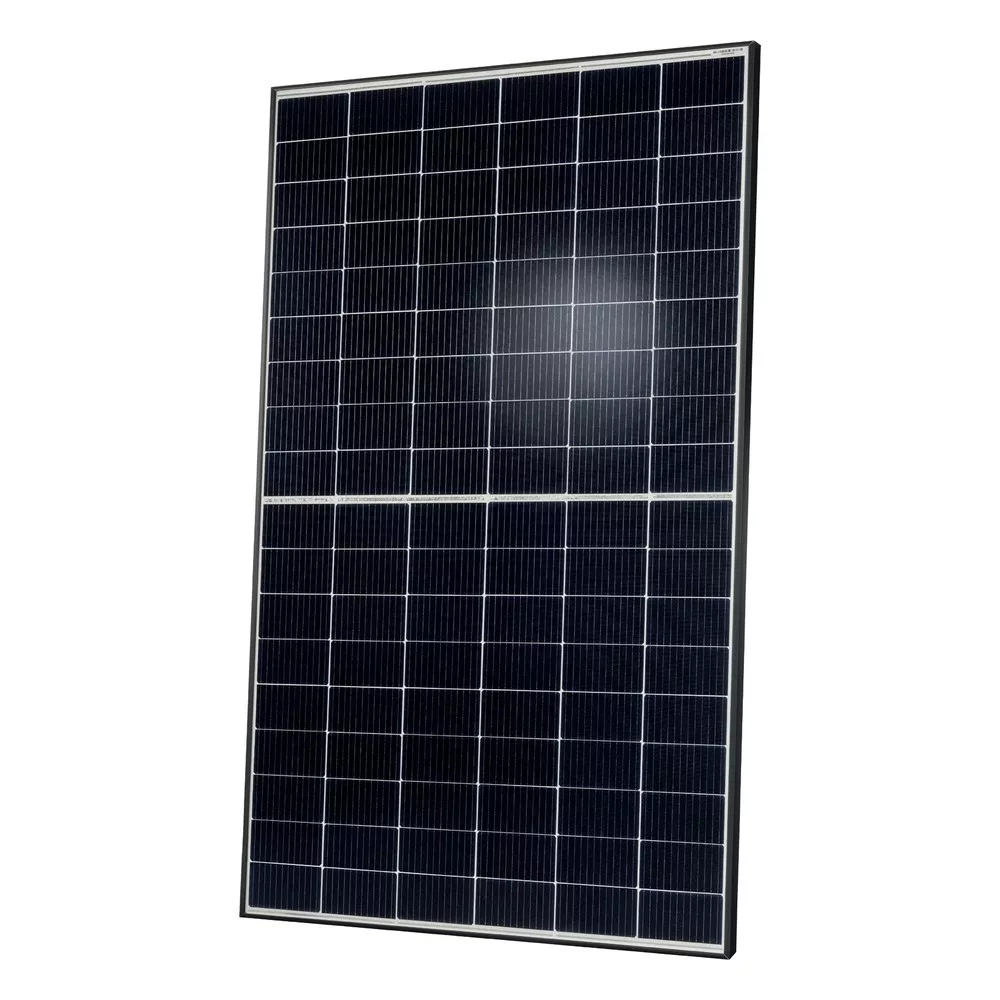

Qcells Q.PEAK DUO M-G11S+ 410 W napelem, fekete keret
Bruttó: 29 832 Ft
A Qcells Q.PEAK DUO M-G11S+ 410 egy 410 wattos, egyoldalas monokristályos napelem modul fekete eloxált alumínium kerettel. Családi házak és üzemi épületek ferde tetejére szánták, ahol a megszokott, nagyjából 1,7 méteres panelméret jól kiosztható, és számít, hogy a modul ne legyen túl nehéz.
A 108 félcellás felépítésnél minden cellát kettévágnak, így kisebb áram folyik egy-egy cellafélben, és kevesebb energia vész el a cellák ellenállásán. Ha egy levél vagy kémény árnyéka a panel egyik felére esik, a másik fele tovább termel. Elöl 3,2 mm-es, tükröződésgátló bevonatú edzett üveg, hátul kompozit védőfólia zárja a cellákat, ezért a modul tömege mindössze 21,1 kg.
Hálózatra tápláló és hibrid rendszerben egyaránt használhatod. A gyártó a Q.ANTUM DUO cellatechnológiát a PID és a LeTID jelenség (a nagy rendszerfeszültség, valamint a fény és a hő okozta lassú teljesítményvesztés) ellen is felkészítette.
A Qcells 410 W-os napelem jellemzői
Teljesítmény és tolerancia
Szabványos vizsgálati körülmények között (STC: 1000 W/m² besugárzás, 25 °C cellahőmérséklet) a modul 410 W-ot ad le, 21,0%-os hatásfokkal. A teljesítménytolerancia +5 W / -0 W, vagyis a gyárból kikerülő panel legalább a névleges értéket hozza.
Valós üzemi teljesítmény
A napelem a tetőn ritkán üzemel labori körülmények között. Átlagos üzemi helyzetben (NMOT: 800 W/m² besugárzás, 43 °C körüli modulhőmérséklet) a gyártó 307,6 W-ot ad meg. Ez az érték jobban közelít a tetőn jellemző üzemi helyzethez.
Hőmérsékleti viselkedés
A teljesítmény hőmérsékleti együtthatója -0,34%/°C. Ha nyáron a cellák 60 °C-ra melegednek, az a labori 25 °C-hoz képest nagyjából 12%-kal kisebb pillanatnyi teljesítményt jelent. Ez minden kristályos napelemre jellemző, a tetőn a panel alatti szellőzés sokat számít.
Termékgarancia és teljesítménygarancia
A kettő nem ugyanaz. A termékgarancia 25 év, ez az anyag- és gyártási hibákat fedi. A teljesítménygarancia szintén 25 év, lineáris: az első évben legalább 98%, utána évente legfeljebb 0,5% csökkenés, a 10. évben legalább 93,5%, a 25. év végén legalább 86% a névleges teljesítményből.
Hó- és szélterhelés
A legnagyobb tervezési terhelés 5400 Pa nyomás (hó) és 2665 Pa szívás (szél). A vizsgálati terhelés ennél nagyobb, 8100 Pa és 4000 Pa. A tényleges terhelhetőség a rögzítés módjától is függ, ezért a tartószerkezetet a telepítési útmutató szerint tervezzük.
Keret, csatlakozás, kábel
Fekete eloxált alumínium keret, IP67-es csatlakozódoboz megkerülő (bypass) diódákkal, Stäubli MC4 vagy Hanwha HQC4 csatlakozó IP68 védettséggel. A 4 mm²-es szolárkábel mindkét ága legalább 1265 mm, így fekvő és álló szerelésnél is kényelmesen összeköthetők a modulok.
| Paraméter | Érték |
|---|---|
| Névleges teljesítmény (Pmax, STC) | 410 W |
| Teljesítménytolerancia | +5 W / -0 W |
| Munkaponti feszültség (Vmpp) | 30,83 V |
| Munkaponti áram (Impp) | 13,30 A |
| Üresjárati feszültség (Voc) | 37,11 V |
| Rövidzárlati áram (Isc) | 13,95 A |
| Modulhatásfok | legalább 21,0% |
| Teljesítmény üzemi körülmények között (NMOT) | 307,6 W |
| Cellák | 108 (6 × 18) monokristályos Q.ANTUM félcella |
| Hőmérsékleti együttható (Pmax / Voc / Isc) | -0,34%/°C / -0,27%/°C / +0,04%/°C |
| Névleges üzemi modulhőmérséklet (NMOT) | 43 ± 3 °C |
| Maximális rendszerfeszültség | 1000 V |
| Maximális visszáram | 25 A |
| Érintésvédelmi osztály | II. |
| Üzemi modulhőmérséklet | -40 °C és +85 °C között |
| Elülső borítás | 3,2 mm edzett üveg, tükröződésgátló bevonattal |
| Hátlap | kompozit fólia |
| Keret | alumínium, fekete eloxált |
| Csatlakozódoboz | IP67, megkerülő diódákkal |
| Csatlakozó | Stäubli MC4, Hanwha HQC4, IP68 |
| Kábel | 4 mm², (+) és (-) ág legalább 1265 mm |
| Tervezési terhelés (nyomás / szívás) | 5400 Pa / 2665 Pa |
| Vizsgálati terhelés (nyomás / szívás) | 8100 Pa / 4000 Pa |
| Méret | 1722 × 1134 × 30 mm |
| Tömeg | 21,1 kg |
| Minősítések | IEC 61215:2016, IEC 61730:2016, TÜV Rheinland Quality Controlled PV |
Ez egyoldalas napelem: a hátoldalán fólia van, nem üveg, ezért csak az elülső oldalán termel. Ferde tetőn, a tetősíkkal párhuzamos szerelésnél a kétoldalas modulok hátoldala is alig kap fényt, így ott az egyoldalas kivitel érdemben nem marad le, cserébe könnyebb.
Hozam és méretezés magyar körülmények között
Példa: 12 modulos családi házas rendszer
- 12 darab Q.PEAK DUO M-G11S+ 410 modul együtt 4,92 kWp névleges teljesítményt ad.
- Egy modul 1,722 × 1,134 m, azaz 1,95 m², a 12 panel tehát nagyjából 23,4 m²-t foglal a szerelési hézagok nélkül.
- Déli tájolás és 30-35°-os dőlésszög mellett Magyarországon egy kWp beépített teljesítmény jellemzően 1100-1300 kWh-t termel évente.
- Ebből 4,92 × 1100 = 5412 kWh és 4,92 × 1300 = 6396 kWh adódik.
Hány modul köthető sorba?
- A sorba kötött panelek (string) feszültsége összeadódik, hidegben pedig a napelem feszültsége nő.
- -20 °C-os cellahőmérsékletnél a -0,27%/°C-os együtthatóval az üresjárati feszültség 37,11 × 1,1215 ≈ 41,6 V.
- A modul maximális rendszerfeszültsége 1000 V, így egy stringbe legfeljebb 24 modul fér (24 × 41,6 = 999 V). A gyakorlatban egy-két modulnyi tartalékot hagyunk.
- Egy 600 V-os maximális bemenetű inverteren 14 modul a felső határ (14 × 41,6 = 583 V).
Milyen rendszerbe és mivel párosítsd?
A modul elsősorban ferde tetős családi házra és kisebb üzemi épületre való. A 21,1 kg-os tömeg és az 1722 mm-es hossz miatt két ember kényelmesen mozgatja a tetőn, és a régebbi, gyengébb teherbírású tetőszerkezetet is kevésbé terheli, mint egy nehezebb üveg-üveg panel.
A 13,95 A-es rövidzárlati áram mérsékelt érték, a 16-18 A-es nagy moduloknál enyhébb feltételt szab az inverter MPPT bemenetére (a napelemes bemenetére). A stringhosszt viszont az 1000 V-os modul-rendszerfeszültség is határolja, ez az ipari, 1100 V-os bemenetű invertereknél számít.
Cserepes, hullámpala és trapézlemez fedéshez egyaránt találsz tartószerkezetet. Cserepes tetőn tetőkampókkal és szerelősínekkel rögzítjük, a kiosztást a tető hó- és szélzónájához igazítjuk.
Garancia és szakmai háttér itthon
Az EPVSolar csak olyan napelemet forgalmaz, amihez magyar háttérszerviz és itthoni garanciális ügyintézés tartozik. 2014 óta tervezünk és kivitelezünk napelemes rendszereket országszerte, így a modult nemcsak eladjuk, hanem be is építjük.
- A darabszámot és a stringkiosztást a fogyasztásodhoz, a tetődhöz és az inverterhez igazítjuk.
- Garanciális ügyben magyarul, itthon intézkedünk, nem kell a gyártóval levelezned.
- Nagy raktárkészletet tartunk, amit pedig épp nem, azt rövid határidővel megrendeljük.
Gyakori kérdések a Q.PEAK DUO M-G11S+ 410 napelemről
Mennyi áramot termel egy Qcells 410 W-os napelem évente?
Egy Qcells Q.PEAK DUO M-G11S+ 410 modul déli tájolással és 30-35°-os dőlésszöggel Magyarországon nagyjából 450-530 kWh-t termel évente. A valós hozamot az árnyékolás, a tájolás és az adott év időjárása is befolyásolja.
Hány darab 410 W-os panel kell egy 5 kW-os rendszerhez?
12 darab 410 W-os modul 4,92 kWp-os, 13 darab 5,33 kWp-os rendszert ad. A 12 panel a tetőn nagyjából 23 m²-t foglal, a pontos darabszámot az éves fogyasztás, a tetőfelület és az inverter bemeneti adatai együtt döntik el.
Milyen inverterrel használható a Q.PEAK DUO M-G11S+ 410?
Bármely hálózatra tápláló vagy hibrid inverterrel, aminek napelemes bemenete elviseli a modul 13,95 A-es rövidzárlati áramát. A sorba köthető modulok számát az inverter maximális bemeneti feszültsége és a modul 1000 V-os rendszerfeszültsége határozza meg, -20 °C-ra számolva legfeljebb 24 modul fér egy stringbe.
Mi a különbség a termékgarancia és a teljesítménygarancia között?
A 25 éves termékgarancia az anyag- és gyártási hibákra szól, például a keret, az üveg vagy a csatlakozódoboz hibájára. A 25 éves teljesítménygarancia azt vállalja, hogy a modul az első évben legalább 98%-ot, a 10. évben legalább 93,5%-ot, a 25. év végén legalább 86%-ot ad a névleges teljesítményéből.
Mekkora hóterhelést és szelet bír ez a napelem?
A Qcells 410 W-os modul legnagyobb tervezési terhelése 5400 Pa nyomás és 2665 Pa szívás, a vizsgálati terhelés 8100 Pa és 4000 Pa. A tényleges terhelhetőség a rögzítéstől is függ, ezért a tartószerkezetet a tető hó- és szélzónájához igazítjuk.
Érdemes egyoldalas napelemet választani kétoldalas helyett?
Ferde tetőn, a tetősíkkal párhuzamos szerelésnél igen, mert ott a kétoldalas modul hátoldala alig kap fényt. Az egyoldalas Q.PEAK DUO M-G11S+ 410 könnyebb, 21,1 kg, a kétoldalas modul ott hoz többletet, ahol a panel megemelt állványon áll világos felület fölött.
Ki intézi a garanciát, ha baj van a Qcells napelemmel?
Az EPVSolarnál vásárolt Qcells napelem garanciális ügyeit itthon, magyarul intézzük, nem kell közvetlenül a gyártóval egyeztetned. A hibabejelentéstől a cseréig végigkísérjük a folyamatot.
