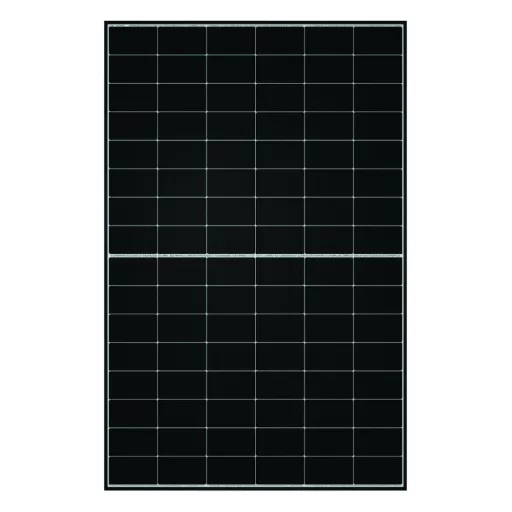

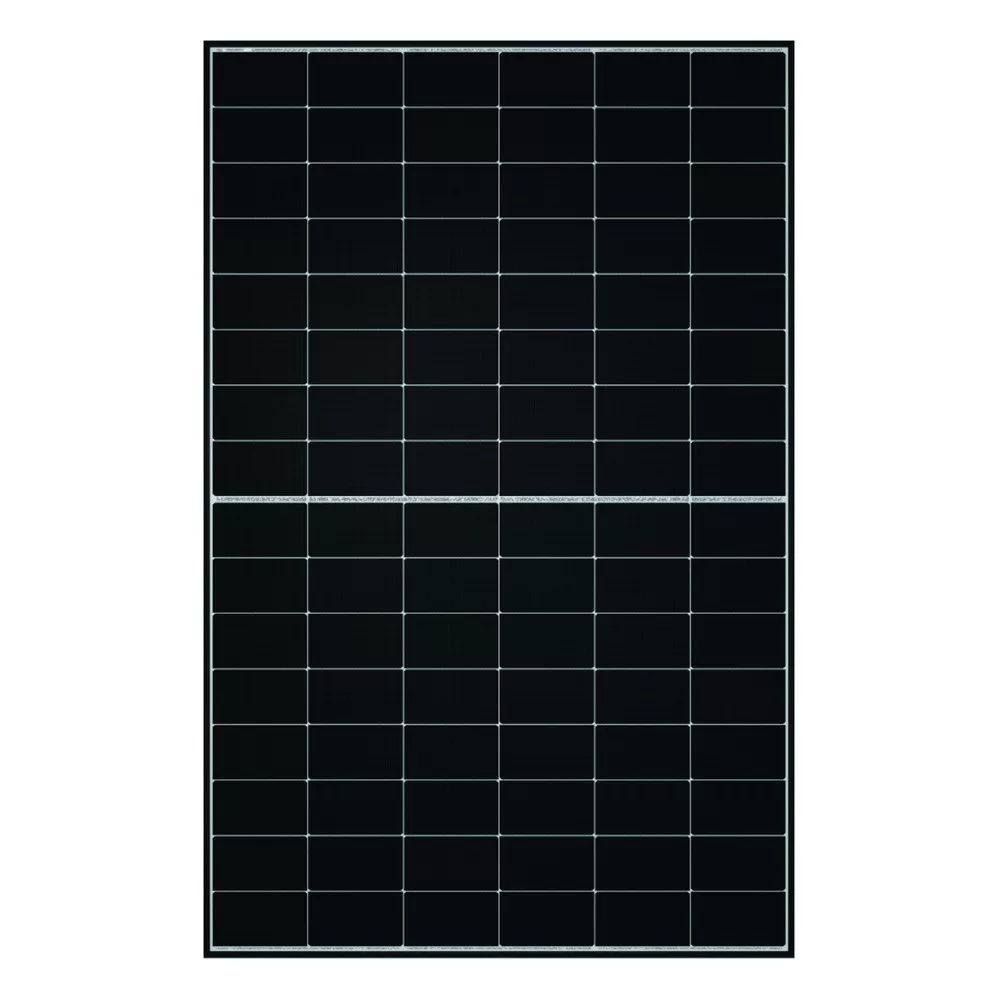

Tongwei TWMNH-48HW470W 470 wattos monofaciális napelem
A Tongwei TWMNH-48HW470W N-típusú, egyoldalas, üveg-üveg felépítésű napelem fekete alumínium kerettel. A 23,5%-os modulhatásfok a nálunk elérhető négy Tongwei modul közül a legmagasabb, és 1762 × 1134 mm-es, kompakt panelméreten adja a 470 wattot. Ahol kevés a hely a tetőn, ez a modul hozza ki a legtöbbet egy négyzetméterből.
Az egyoldalas kivitel azt jelenti, hogy a modul kizárólag az első oldalán termel. Cserébe a méretezés kiszámíthatóbb: nincs a telepítési körülményektől függő hátoldali többlet, amit becsülni kellene, a névleges 470 watt az, amivel a tervezés végig számolhat. Sűrűn beépített cseréptetőn vagy trapézlemezes csarnokon, ahol a panel alatt úgysem lenne visszavert fény, ez a felépítés nem ad le semmit a kétoldalas változathoz képest.
Az üveg-üveg rétegrend viszont itt is megvan: elöl 2,0 mm tükröződésgátló bevonatos, hátul szintén 2,0 mm-es félig edzett üveg, hátlapfólia nélkül. Ebből jön a négy modul közül a legerősebb mechanikai adat, a 6000 Pa első oldali és 4000 Pa hátoldali terhelhetőség, ami hegyvidéki, havas és szeles fekvésben ad komoly tartalékot.
Főbb jellemzők és előnyök
23,5% modulhatásfok
Ez a négy Tongwei modul közül a legmagasabb érték. A gyakorlatban azt jelenti, hogy ugyanakkora tetőfelületről több energia jön, vagy ugyanahhoz a rendszerteljesítményhez kevesebb panel és rövidebb szerelősín kell. Szűkös tetősíknál ez dönthet a modulválasztásban.
6000 Pa és 4000 Pa terhelhetőség
Az első oldali 6000 Pa nagyjából 610 kg/m² hóterhelésnek felel meg, a hátoldali 4000 Pa pedig a felszívó szélterhelésnek áll ellen. Mindkét érték magasabb, mint a bevett 5400 és 2400 Pa páros, ezért a modul szeles gerincen és nagy hóterhelésű zónában is nagyobb rögzítési osztást enged meg.
TNC N-típusú cellák, 96 félcella
A 6 × 16 elrendezésű, félbevágott cellastruktúra mérsékli az ellenállási veszteséget, és a részleges árnyékolás hatását is jobban tűri, mint a teljes cellás felépítés. Az N-típusú alapanyag kevésbé érzékeny a fényindukált leromlásra a régebbi P-típusú cellánál.
15 év termékgarancia, 30 év teljesítménygarancia
A kettő nem ugyanaz, és ennél a modellnél eltérő is a hosszuk. A gyártási és anyaghibákra 15 év vonatkozik. A lineáris teljesítménygarancia külön 30 év: az első évben legfeljebb 1%, utána évente 0,4% a megengedett csökkenés, tehát a 30. év végén a névleges teljesítmény 87,4%-a marad meg.
Kompakt méret, 23,7 kg
Az 1762 mm-es hossz és a 23,7 kg-os tömeg a klasszikus lakossági panelformátum. Két ember kényelmesen kezeli állványzaton is, a bevett tetőkampó- és leszorítóosztásba pedig átalakítás nélkül beleillik. Raklaponként 36 darab érkezik.
Csatlakozás és kábelezés
A kábel 4,0 mm² keresztmetszetű, hossza mindkét irányban 1200 mm. A csatlakozódoboz IP68-as, három áthidaló diódával, ami részleges árnyékolásnál korlátozza a kieső cellasorok hatását. A keret eloxált, fekete alumíniumötvözet.
TWMNH-48HW470W műszaki adatok
| Névleges teljesítmény (Pmax) | 470 W |
| Modulhatásfok | 23,5% |
| Teljesítménytolerancia | 0 – +3% |
| Nyitott áramköri feszültség (Voc) | 36,55 V |
| Rövidzárási áram (Isc) | 15,95 A |
| Munkaponti feszültség (Vmp) | 30,80 V |
| Munkaponti áram (Imp) | 15,26 A |
| Teljesítmény hőmérsékleti együtthatója | -0,28 %/°C |
| Voc hőmérsékleti együtthatója | -0,24 %/°C |
| Isc hőmérsékleti együtthatója | +0,046 %/°C |
| Cellatechnológia | TNC N-típusú, 96 félcella (6 × 16), egyoldalas |
| Maximális rendszerfeszültség | DC 1500 V |
| Maximális olvadóbiztosíték | 30 A |
| Statikus teher, első és hátsó oldal | 6000 Pa / 4000 Pa |
| Üzemi hőmérséklet | -40 °C – +70 °C |
| Modulméret | 1762 × 1134 × 30 mm |
| Üveg | 2,0 mm tükröződésgátló + 2,0 mm félig edzett |
| Tömeg | 23,7 kg |
| Keret | eloxált alumínium, fekete |
| Kábel | 4,0 mm², +1200 mm / -1200 mm |
| Csatlakozódoboz | IP68, 3 áthidaló dióda |
| Csomagolás | 36 db raklaponként, 936 db egy 40 lábas konténerben |
| Szabványok | IEC 61215 (2021), IEC 61730 (2023), IEC TS 62804, IEC 61701, IEC 62716, IEC 60068-2-68 |
| Gyártásirányítás | ISO 9001, ISO 14001, ISO 45001, ISO 50001, IEC 62941 |
Hozam magyar körülmények között
Mennyit termel itthon egy TWMNH-48HW470W panel?
- Egy modul névleges csúcsteljesítménye 0,47 kWp.
- Magyarországon déli tájolással, 30-35°-os dőlésszöggel, árnyékmentes tetőn nagyjából 1 100-1 250 kWh éves termelés jut egy kilowattpeakre.
- Egy panel így körülbelül 515-590 kWh-t termel egy évben.
- 11 panel 5,17 kWp-os mezőt ad, aminek a becsült éves termelése 5 690-6 460 kWh.
- Egy panel bruttó felülete 2,0 m², tehát 11 modul nagyjából 22 m² tetőfelületet foglal el a szerelési hézagok nélkül.
Hova érdemes telepíteni
Ez a modul akkor jön jól, ha a tetőfelület szűkös, és minden négyzetméterből ki kell hozni a maximumot. A 23,5%-os hatásfok miatt egy adott tetősíkra több kilowatt fér el, mint alacsonyabb hatásfokú panelekkel. Sűrű beépítésű városi környezetben, tetőablakokkal és kéményekkel tagolt tetőn ez gyakran a döntő szempont.
Az egyoldalas felépítés miatt nem kell a panel mögötti felület világosságával foglalkozni, tehát sötét cserépfedésen, közvetlenül a tetősíkra szerelve sem veszítesz semmit. A tetőkampók és a leszorítók között a legtöbb fedéstípushoz megvan a hozzá való elem, a 30 mm-es keretvastagság a bevett leszorítóprofilokba illeszkedik.
Inverterválasztásnál a 36,55 V nyitott áramköri feszültség és a 15,95 A rövidzárási áram a kiindulási adat. A stringhosszt a legalacsonyabb várható téli hőmérsékletre kell méretezni, mert a Voc hidegben megemelkedik. Az inverterek között lakossági és nagyobb teljesítménysávban is akad illeszkedő típus, energiatárolós bővítéshez pedig érdemes már az elején hibrid inverterben gondolkodni.
A 6000 Pa-os terhelhetőség a gyártó által vizsgált maximum, nem a beépített rendszer terhelhetősége. A tényleges határt a tartószerkezet, a rögzítési pontok osztása és a tető állapota adja, ezért a statikai megfelelést minden esetben a helyszínre kell igazolni.
Magyar háttér a Tongwei napelemhez
Amit az EPVSolar ad a termék mellé
Az EPVSolar a Tongwei TWMNH-48HW470W napelemet magyar raktárkészletről szállítja, és a garanciális ügyintézést is itthon, magyar nyelven intézi.
- A garanciát és a reklamációt itthon kezeljük, nem kell külföldre fordulnod és nem kell idegen nyelven ügyintézned.
- A méretezéstől az üzembe helyezésig szakmai támogatást adunk, több mint 10 éves kivitelezői múlttal.
- A panelhez illő invertert, tartószerkezetet és kábelezést egy helyről összeállítjuk.
- Kivitelező és viszonteladó partnereinkkel külön kereskedelmi feltételekkel dolgozunk.
A Tongwei a világ egyik legnagyobb cella- és modulgyártója. A TWMNH-48HW sorozat 455 és 475 watt között több teljesítménylépcsőben készül, ez az oldal a 470 wattos, fekete keretes, egyoldalas kivitelre vonatkozik. A kétoldalas testvértípusok garanciája és elektromos adatai ettől eltérnek.
Kapcsolódó kategóriák: napelemek, inverterek, tartószerkezetek.
Gyakori kérdések a TWMNH-48HW470W napelemről
Mennyi áramot termel ez a napelem egy átlagos magyar háztartásban?
Egy Tongwei TWMNH-48HW470W panel névleges csúcsteljesítménye 0,47 kWp, és magyar viszonyok között déli tájolással nagyjából 515-590 kWh-t termel egy évben. Egy 3 500 kWh-t fogyasztó háztartás éves igényét körülbelül 6-7 ilyen panel fedi le, a pontos darabszám a tetőtől és az árnyékoltságtól függ.
Miért egyoldalas ez a modul, ha üveg-üveg felépítésű?
Az üveg-üveg rétegrend és a kétoldalas termelés két külön dolog. Ennél a modellnél a hátsó üveg a tartósságot adja, a hátlapfólia elhagyása miatt a panel jobban tűri a nedvességet és lassabban öregszik, de a cellák hátoldalról nem termelnek. Cserébe a méretezés egyszerűbb, mert nincs telepítésfüggő hátoldali többlet.
Hány panel kell egy 5 kW-os rendszerhez?
5 kWp egyenáramú teljesítményhez 11 darab 470 wattos modul 5,17 kWp-ot ad, ez a gyakorlati darabszám. A 10 paneles változat 4,7 kWp, ami valamivel a cél alatt marad. A végleges kiosztást az inverter feszültség- és áramhatárai határozzák meg.
Mi a különbség a termékgarancia és a teljesítménygarancia között?
A termékgarancia a gyártási és anyaghibákra vonatkozik, ennél a modulnál 15 év. A teljesítménygarancia ettől külön fut és 30 év: az első évben legfeljebb 1%, utána évi 0,4% a megengedett csökkenés, tehát a 30. év végén a névleges teljesítmény 87,4%-a marad. A két időtartam eltér, érdemes külön nézni őket.
Milyen inverterrel kompatibilis a TWMNH-48HW470W?
String és hibrid inverterrel is működik, ha az inverter MPPT feszültségtartománya, maximális DC feszültsége és bemeneti áramhatára illeszkedik. A modul DC 1500 V-ig hitelesített, a stringméretezés alapadata a 36,55 V nyitott áramköri feszültség és a 15,95 A rövidzárási áram. A konkrét párosítást a tervezéskor egyeztetjük.
Mennyire bírja a havat és a szelet?
A maximális statikus teher 6000 Pa az első és 4000 Pa a hátsó oldalon, ami magasabb a piacon bevett 5400 és 2400 Pa párosnál. Az első oldali érték nagyjából 610 kg/m² hóterhelésnek felel meg. A modul átment az IEC 61215 és IEC 61730 vizsgálatokon, a végső biztonságot viszont a tartószerkezet és a rögzítés dönti el.
Mennyit veszít a teljesítményéből évente?
Az első év után legfeljebb 1%, minden további évben legfeljebb 0,4% a garantált csökkenés. Ez lassú, egyenletes leromlás: 30 év múlva a modul még mindig a kezdeti teljesítmény 87% fölött dolgozik. Az N-típusú cella emiatt is kedvezőbb a régebbi P-típusú moduloknál.
Ki intézi a garanciát Magyarországon?
A garanciális ügyintézést az EPVSolar végzi itthon, magyar nyelven. Hiba esetén nem a gyártóhoz külföldre, hanem hozzánk fordulsz, és mi kezeljük a csere vagy a javítás menetét a gyártó felé.
