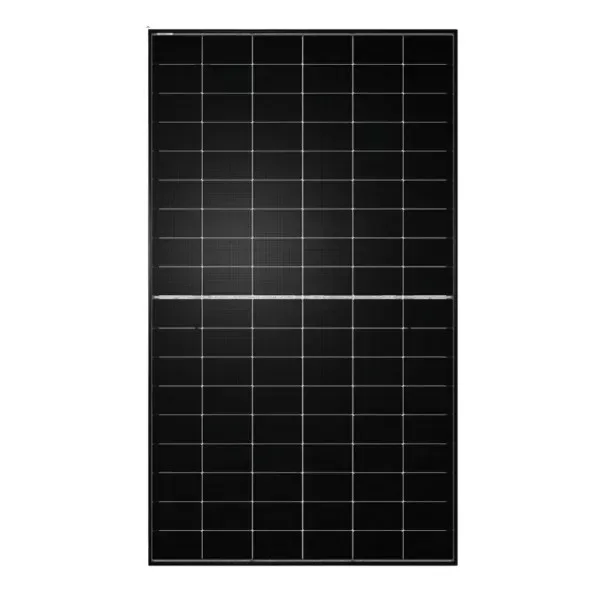

Tongwei TWMNH-54HD505W 505 wattos kétoldalas napelem
A Tongwei TWMNH-54HD505W N-típusú, kétoldalas, üveg-üveg felépítésű napelem fekete alumínium kerettel. Az 505 wattos névleges teljesítményt 1961 × 1134 mm-es panelméreten adja le, ami 22,71%-os modulhatásfokot jelent. Családi házak tetőire, kocsibeállóra és erkélyre egyaránt méretezhető.
A modul hátoldala is termel, mert a cellák elöl és hátul is üveg között futnak, hátlapfólia nélkül. A hátoldalra jutó szórt és visszavert fényből a panel a névleges teljesítmény 80%-át képes hasznosítani ideális megvilágításnál. Kocsibeállón, pergolán és erkélykorláton ez a felépítés kétszeresen is előnyös: a cellák közötti üvegfelület átengedi a fényt, tehát az alatta lévő tér nem sötétedik el teljesen.
A 27,2 kg-os tömeg és az 1961 mm-es hossz a nagy formátumú ipari moduloknál jóval könnyebben kezelhető. Két ember gond nélkül felviszi egy magastetőre, a raklapon 36 darab érkezik. A fekete keret és a sötét cellafelület egységes tetőképet ad, ami utcafrontról látható tetősíkon fontos szempont.
Főbb jellemzők és előnyök
TNC N-típusú cellák, 108 félcella
A 6 × 18 elrendezésű, félbevágott cellastruktúra csökkenti az ellenállási veszteséget és mérsékli a részleges árnyékolás hatását. Az N-típusú alapanyag kevésbé érzékeny a fényindukált leromlásra, mint a régebbi P-típusú cella, ezért a modul az első év után is egyenletes ütemben öregszik.
25 év termékgarancia, 30 év teljesítménygarancia
A két garancia külön fut. A gyártási és anyaghibákra 25 év vonatkozik, a lineáris teljesítménygarancia pedig 30 év: az első évben legfeljebb 1,00%, utána évente 0,40% a megengedett csökkenés. A 30. év végén így a névleges teljesítmény 87,4%-a marad meg.
Kétoldalas többlet, 80% bifacialitás
A hátoldali teljesítménytényező 80% ± 5%. Ha a panel mögé 5% többletfény jut, a leadott teljesítmény 530 W, 15% mellett 580 W, 25% mellett 631 W. A ténylegesen elérhető sáv a szerelési magasságtól és a panel alatti felület világosságától függ.
Dupla üveg, 2,0 + 2,0 mm
Az első oldalon tükröződésgátló bevonatos, félig edzett üveg áll, a hátoldalon szintén 2,0 mm-es félig edzett üveg. A hátlapfólia hiánya miatt a modul jobban tűri a nedvességet, az ammóniát és a sós levegőt, mezőgazdasági és tengerparti környezetben is.
Terhelhetőség és hőmérséklet
A maximális statikus teher 5400 Pa nyomó és 2400 Pa szívó irányban, a tűzvédelmi besorolás C osztály. A teljesítmény hőmérsékleti együtthatója -0,28 %/°C, a T98 üzemi cellahőmérséklet legfeljebb 70 °C, rövid ideig 85 °C-ig terhelhető.
Csatlakozás és kábelezés
A kábel 4,0 mm² keresztmetszetű, hossza előre és hátra egyaránt 1200 mm, ami hosszanti és fekvő szerelésnél is elég a szomszédos panelig. A csatlakozódoboz IP68-as, három áthidaló diódával. A csatlakozó Tongwei TW-PVCON-01 vagy TW-PVCON-02, illetve Stäubli PV-KST4-EVO2 típusú lehet.
TWMNH-54HD505W műszaki adatok
| Névleges teljesítmény (Pmax) | 505 W |
| Modulhatásfok | 22,71% |
| Teljesítménytolerancia | 0 – +3% |
| Nyitott áramköri feszültség (Voc) | 40,24 V |
| Rövidzárási áram (Isc) | 15,92 A |
| Munkaponti feszültség (Vmp) | 33,94 V |
| Munkaponti áram (Imp) | 14,88 A |
| Teljesítmény hőmérsékleti együtthatója | -0,28 %/°C |
| Voc hőmérsékleti együtthatója | -0,24 %/°C |
| Isc hőmérsékleti együtthatója | +0,046 %/°C |
| Cellatechnológia | TNC N-típusú, 108 félcella (6 × 18) |
| Maximális rendszerfeszültség | DC 1500 V |
| Maximális olvadóbiztosíték | 30 A |
| Bifacialitás (Pmax / Voc / Isc) | 80% ± 5% / 98% ± 5% / 80% ± 5% |
| Statikus teher, nyomó és szívó | 5400 Pa / 2400 Pa |
| Üzemi cellahőmérséklet (T98) | legfeljebb 70 °C |
| Tűzvédelmi osztály | C osztály |
| Modulméret | 1961 × 1134 × 30 mm |
| Üveg | 2,0 mm tükröződésgátló + 2,0 mm félig edzett |
| Tömeg | 27,2 kg |
| Keret | eloxált alumínium, fekete |
| Kábel | 4,0 mm², +1200 mm / -1200 mm |
| Csatlakozódoboz | IP68, 3 áthidaló dióda |
| Csomagolás | 36 db raklaponként |
| Szabványok | IEC 61215 (2021), IEC 61730 (2023), IEC TS 62804, IEC 61701, IEC 62716, IEC 60068-2-68 |
| Gyártásirányítás | ISO 9001, ISO 14001, ISO 45001, ISO 50001, IEC 62941 |
Hozam magyar körülmények között
Mennyit termel itthon egy TWMNH-54HD505W panel?
- Egy modul névleges csúcsteljesítménye 0,505 kWp.
- Magyarországon déli tájolással, 30-35°-os dőlésszöggel, árnyékmentes tetőn nagyjából 1 100-1 250 kWh éves termelés jut egy kilowattpeakre.
- Egy panel így körülbelül 555-630 kWh-t termel egy évben.
- 10 panel 5,05 kWp-os mezőt ad, aminek a becsült éves termelése 5 550-6 300 kWh.
- Ugyanez 20 panellel 10,1 kWp és nagyjából 11 100-12 600 kWh, ami már egy hőszivattyús ház vagy egy kisebb üzlet igényét lefedi.
Hova érdemes telepíteni
Az 1961 mm-es hossz a klasszikus lakossági panelméret, tehát a bevett cseréptetős és lemezfedéses tartószerkezetek osztásába gond nélkül beleillik. Cseréptetőn tetőkampó, trapézlemezen a fedéshez illő rögzítőelem, lapostetőn pedig dőlésszöget és szélterelést is figyelembe vevő állvány szükséges. A tetőkampók és a szerelősínek között a legtöbb fedéstípushoz megvan a hozzá való elem.
Kocsibeállónál és pergolánál a kétoldalas üveg-üveg kivitel külön előnyt ad. A cellák közötti hézagokon átjut a fény, tehát az alatta lévő tér nem lesz teljesen sötét, a panel hátoldala pedig a betonról vagy a kavicsról visszavert fényt is hasznosítja. Ilyenkor érdemes a modult legalább 30-40 cm-rel a felület fölé emelni, mert a hátoldali nyereség a szerelési magassággal együtt nő.
Inverterválasztásnál a 15,92 A rövidzárási áram és a 40,24 V nyitott áramköri feszültség a két kiindulási adat. Hideg téli reggelen a Voc a -0,24 %/°C együttható miatt megemelkedik, ezért a stringhosszt mindig a legalacsonyabb várható hőmérsékletre kell számolni, nem a nyári értékre. Az inverterek között lakossági és ipari teljesítménysávban is akad illeszkedő típus.
A kétoldalas többlet csak akkor jelentkezik, ha a panel hátoldalára valóban jut fény. Sötét tetőhéjazat fölött, alacsony szerelési magassággal a méretezésnél az első oldali 505 wattal számolj, a hátoldali nyereséget pedig tekintsd ráadásnak.
Magyar háttér a Tongwei napelemhez
Amit az EPVSolar ad a termék mellé
Az EPVSolar a Tongwei TWMNH-54HD505W napelemet magyar raktárkészletről szállítja, és a garanciális ügyintézést is itthon, magyar nyelven intézi.
- A garanciát és a reklamációt itthon kezeljük, nem kell külföldre fordulnod és nem kell idegen nyelven ügyintézned.
- A méretezéstől az üzembe helyezésig szakmai támogatást adunk, több mint 10 éves kivitelezői múlttal.
- A panelhez illő invertert, tartószerkezetet és kábelezést egy helyről összeállítjuk.
- Kivitelező és viszonteladó partnereinkkel külön kereskedelmi feltételekkel dolgozunk.
A Tongwei a világ egyik legnagyobb cella- és modulgyártója. A TWMNH-54HD sorozat 500 és 520 watt között több teljesítményváltozatban készül, ez az oldal az 505 wattos, fekete keretes kivitelre vonatkozik. A nagyobb wattszámú testvértípusok elektromos adatai ettől eltérnek.
Kapcsolódó kategóriák: napelemek, inverterek, tartószerkezetek.
Gyakori kérdések a TWMNH-54HD505W napelemről
Mennyi áramot termel ez a napelem egy átlagos magyar háztartásban?
Egy Tongwei TWMNH-54HD505W panel névleges csúcsteljesítménye 0,505 kWp, és magyar viszonyok között déli tájolással nagyjából 555-630 kWh-t termel egy évben. Egy 3 500 kWh-t fogyasztó háztartás éves igényét körülbelül 6-7 ilyen panel fedi le, a pontos darabszám a tetőtől és az árnyékoltságtól függ.
Hány panel kell egy 5 kW-os rendszerhez?
5 kWp egyenáramú teljesítményhez 10 darab 505 wattos modul 5,05 kWp-ot ad, ami pontosan kiadja a célt. Az inverter méretét és a stringek kiosztását ezen felül a feszültség- és áramhatárok határozzák meg, ezért a végleges darabszámot mindig a kiválasztott inverterhez igazítjuk.
Milyen inverterrel kompatibilis a TWMNH-54HD505W?
String és hibrid inverterrel is működik, ha az inverter MPPT feszültségtartománya, maximális DC feszültsége és bemeneti áramhatára illeszkedik. A modul DC 1500 V-ig hitelesített, a 40,24 V nyitott áramköri feszültség és a 15,92 A rövidzárási áram alapján kell a stringet méretezni. A konkrét párosítást a tervezéskor egyeztetjük.
Mi a különbség a termékgarancia és a teljesítménygarancia között?
A termékgarancia a gyártási és anyaghibákra vonatkozik, ennél a modulnál 25 év. A teljesítménygarancia külön 30 év, és azt rögzíti, hogy a leadott teljesítmény legfeljebb mennyivel csökkenhet: az első évben 1,00%-kal, utána évi 0,40%-kal, tehát a 30. év végén is a névleges teljesítmény 87,4%-a marad.
Felszerelhető kocsibeállóra vagy erkélyre?
Igen, a kétoldalas üveg-üveg felépítés kifejezetten jól működik kocsibeállón, pergolán és erkélykorláton. A cellák közötti hézagokon átjut a fény, így az alatta lévő tér nem sötétedik el teljesen, a hátoldal pedig a visszavert fényből is termel. A tartószerkezet statikai megfelelését minden esetben külön kell igazolni.
Mennyire bírja a havat és a szelet?
A maximális statikus teher 5400 Pa nyomó és 2400 Pa szívó irányban, a modul pedig átment az IEC 61215 és IEC 61730 vizsgálatokon. Az 5400 Pa nagyjából 550 kg/m² hóterhelésnek felel meg, ami a magyar hóterhelési zónákban bőséges tartalék. A végső biztonságot a tartószerkezet és a rögzítési pontok döntik el.
Mennyivel termel többet a hátoldal?
A hátoldali teljesítménytényező 80% ± 5%. Ha a panel mögé a napsugárzás 5%-a jut vissza, a leadott teljesítmény 530 W, 15%-nál 580 W, 25%-nál 631 W. Lapostetőn, világos kavicságy fölött vagy magas állványon a nagyobb érték is elérhető, sötét tetőfelület közelében viszont a többlettel ne számolj a méretezésnél.
Ki intézi a garanciát Magyarországon?
A garanciális ügyintézést az EPVSolar végzi itthon, magyar nyelven. Hiba esetén nem a gyártóhoz külföldre, hanem hozzánk fordulsz, és mi kezeljük a csere vagy a javítás menetét a gyártó felé.
