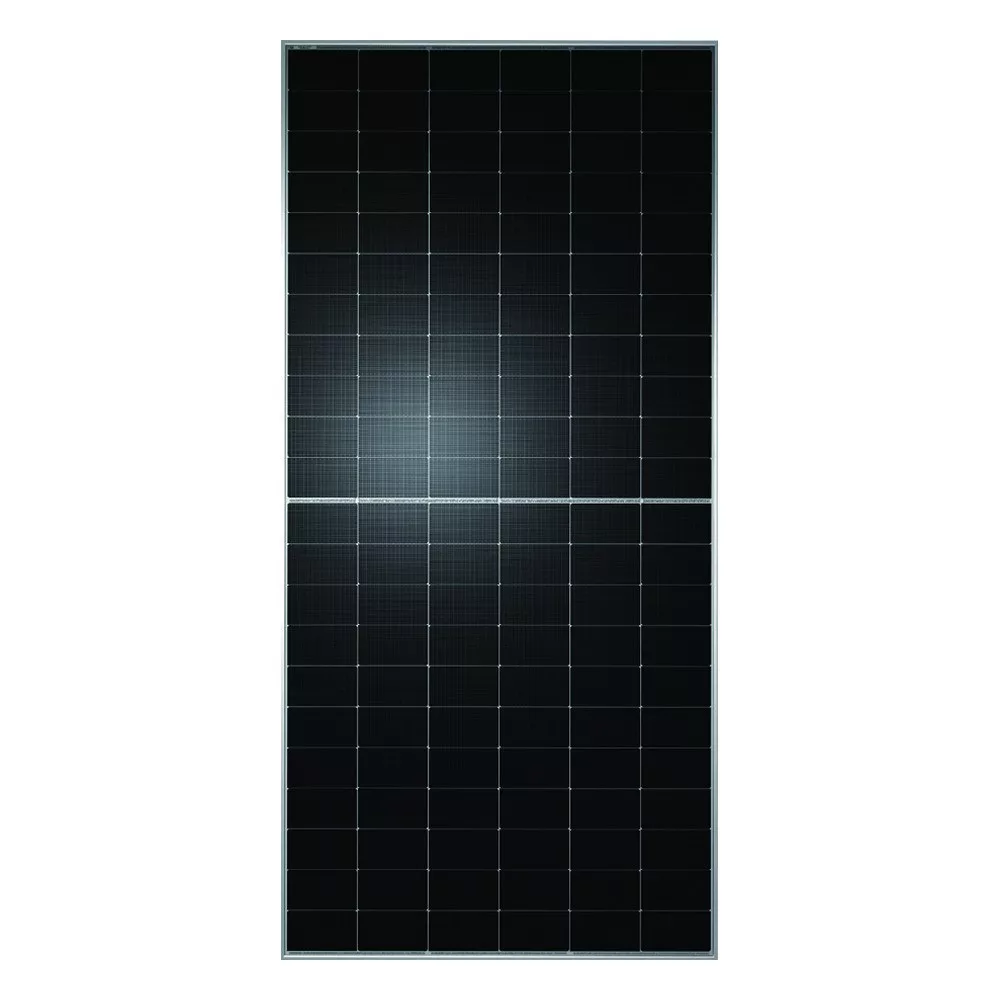

Tongwei 620Wp TWMNH-66HD620 N-type Bifacial ezüst keretes napelem
Bruttó: 46 331 Ft
Tongwei TWMNH-66HD620 620 wattos kétoldalas napelem
Nagy formátumú, N-típusú kétoldalas napelem ipari és kereskedelmi tetőkre. A Tongwei TWMNH-66HD620 egyetlen modulból 620 wattot ad, 2382 × 1134 mm-es táblán, 132 félcellával. Ahol sok a szabad tetőfelület, ez a méret kevesebb szerelési pontot, rövidebb kábelnyomvonalat és gyorsabb kivitelezést jelent kilowattonként.
A 66 cellás formátum a lakossági 54 cellás panelnél nagyjából 40 centiméterrel hosszabb, és 32,5 kg-ot nyom. Családi ház tetejére emiatt ritkán való, csarnokra, mezőgazdasági épületre és napelemparkra viszont annál inkább: ugyanahhoz a rendszerteljesítményhez lényegesen kevesebb darab kell, tehát kevesebb leszorító, kevesebb csatlakozó és kevesebb munkaóra.
Az üveg-üveg felépítés hátlapfólia nélkül készül, elöl 2,0 mm tükröződésgátló bevonatos, hátul 2,0 mm félig edzett üveggel. A hátoldal a visszavert fényből is termel, a bifacialitási tényező 80% ± 5%. Lapostetős állványon, világos kavicságy vagy trapézlemez fölött ez a többlet az éves hozamban is meglátszik.
Főbb jellemzők és előnyök
132 félcella, 66 cellás formátum
A 6 × 22 elrendezésű, félbevágott TNC cellastruktúra a nagy táblaméret mellett is mérsékelt ellenállási veszteséget ad. A 40,82 V munkaponti feszültség és a 15,19 A munkaponti áram az ipari string invertereknél bevett tartományba esik.
Kevesebb szerelési pont kilowattonként
Egy 100 kWp-os rendszerhez 620 wattos modulból 162 darab kell, 450 wattosból viszont 223. A különbség 61 panel, ennyivel kevesebb leszorító, csatlakozópár és emelés. Nagy felületnél ez érdemben rövidíti a kivitelezési időt.
Kétoldalas többlet, 80% bifacialitás
A hátoldali teljesítménytényező 80% ± 5%, a nyitott áramköri feszültségé 98% ± 5%. Ha a panel mögé a napsugárzás 5%-a jut vissza, a leadott teljesítmény 651 W, 15% mellett 713 W, 25% mellett 775 W. Szabványos hátoldali besugárzás mellett a modul 684,6 wattot ad.
30 év lineáris teljesítménygarancia
Az első évben legfeljebb 1%, utána évente legfeljebb 0,4% a megengedett teljesítménycsökkenés. A 30. év végén így a névleges teljesítmény 87,4%-a marad meg. Ez a garancia a leadott teljesítményre vonatkozik, nem a gyártási hibákra: a kettő külön feltételrendszer.
Szél- és hóterhelés
A modul 5400 Pa hóterhelést és 2400 Pa szélterhelést bír. Az 5400 Pa körülbelül 550 kg/m² nyomóterhelésnek felel meg. Nagy táblaméretnél a rögzítési pontok helye különösen fontos, mert a hosszú oldalon nagyobb a lehajlás.
Széles körű tanúsítás
A modul európai CE jelöléssel, TÜV NORD és olasz CSI tanúsítással készül, emellett brit MCS, ausztrál CEC, koreai KS, brazil INMETRO és japán JPEA elismeréssel. A vizsgálatok között sós ködös, ammóniás, PID és homokterheléses teszt is szerepel.
TWMNH-66HD620 műszaki adatok
| Névleges teljesítmény (Pmax) | 620 W |
| Modulhatásfok | 23,0% |
| Teljesítménytolerancia | 0 – +3% |
| Nyitott áramköri feszültség (Voc) | 49,10 V |
| Rövidzárási áram (Isc) | 16,06 A |
| Munkaponti feszültség (Vmp) | 40,82 V |
| Munkaponti áram (Imp) | 15,19 A |
| Teljesítmény hátoldali besugárzással (BNPI) | 684,6 W |
| Teljesítmény hőmérsékleti együtthatója | -0,28 %/°C |
| Voc hőmérsékleti együtthatója | -0,24 %/°C |
| Isc hőmérsékleti együtthatója | +0,046 %/°C |
| Cellatechnológia | TNC N-típusú monokristályos, 132 félcella (6 × 22) |
| Maximális rendszerfeszültség | DC 1500 V |
| Maximális olvadóbiztosíték | 30 A |
| Bifacialitás (Pmax / Voc / Isc) | 80% ± 5% / 98% ± 5% / 80% ± 5% |
| Hó- és szélterhelés | 5400 Pa / 2400 Pa |
| Üzemi hőmérséklet | -40 °C – +70 °C |
| Modulméret | 2382 × 1134 × 30 mm |
| Üveg | 2,0 mm tükröződésgátló + 2,0 mm félig edzett |
| Tömeg | 32,5 kg |
| Keret | eloxált alumínium |
| Kábel | 4,0 mm², +400 mm / -200 mm vagy ± 1400 mm |
| Csatlakozódoboz | IP68, 3 áthidaló dióda |
| Csomagolás | 36 db raklaponként, 720 db egy 40 lábas konténerben |
| Szabványok | IEC 61215 (2021), IEC 61730 (2023), IEC 62804, IEC 61701, IEC 62716, IEC 60068-2-68 |
| Gyártásirányítás | ISO 9001, ISO 14001, ISO 45001, ISO 50001, IEC 62941 |
Hozam magyar körülmények között
Mennyit termel itthon egy TWMNH-66HD620 panel?
- Egy modul névleges csúcsteljesítménye 0,62 kWp.
- Magyarországon déli tájolással, 30-35°-os dőlésszöggel, árnyékmentes felületen nagyjából 1 100-1 250 kWh éves termelés jut egy kilowattpeakre.
- Egy panel így körülbelül 680-775 kWh-t termel egy évben.
- 16 panel 9,92 kWp-os mezőt ad, aminek a becsült éves termelése 10 900-12 400 kWh.
- Egy 50 kWp-os csarnoktetős rendszerhez 81 darab kell, ennek a becsült éves termelése 55 000-62 500 kWh.
Hova érdemes telepíteni
A 2382 mm-es hossz csarnoktetőre, mezőgazdasági épületre, lapostetős állványra és földi tartószerkezetre való. Trapézlemezes fedésen a hosszú oldal mentén több rögzítési pont kell, mint egy lakossági panelnél, lapostetőn pedig a szélterelés és a sorok közötti árnyékvetési távolság meghatározó. A földi és lapos tetőszerkezetek, valamint a szerelősínek között megvan a nagy formátumú modulhoz illő elem.
Családi házra ez a méret jellemzően túl nagy. Ha lakossági tetőre keresel modult, a rövidebb, 1762 vagy 1961 mm-es Tongwei típusok kezelhetőbbek, és a bevett tetőkampó-osztásba is jobban illeszkednek. A választást elsősorban a rendelkezésre álló felület alakja dönti el, nem a wattszám.
Inverterválasztásnál a 49,10 V nyitott áramköri feszültség a stringhossz korlátja: hideg téli reggelen ez az érték a -0,24 %/°C együttható miatt megemelkedik, ezért 1000 V-os rendszernél kevesebb modul fér egy stringbe, mint a kisebb feszültségű lakossági paneleknél. A inverterek között az ipari teljesítménysávban is akad illeszkedő típus, a végleges string-kiosztást a méretezéskor számoljuk ki.
A 32,5 kg-os tömeg és a 2382 mm-es hossz miatt a modult két ember mozgassa, magasban pedig emelőgéppel érdemes felvinni. A hosszú oldal mentén a nem megfelelő alátámasztás mikrorepedést okozhat az üvegben, ezért a gyártó által előírt rögzítési pontokat tartsd be.
Magyar háttér a Tongwei napelemhez
Amit az EPVSolar ad a termék mellé
Az EPVSolar a Tongwei TWMNH-66HD620 napelemet magyar raktárkészletről szállítja, és a garanciális ügyintézést is itthon, magyar nyelven intézi.
- A garanciát és a reklamációt itthon kezeljük, nem kell külföldre fordulnod és nem kell idegen nyelven ügyintézned.
- Ipari méretű rendszerhez a string-kiosztást, az inverterválasztást és a tartószerkezetet együtt méretezzük, több mint 10 éves kivitelezői múlttal.
- Nagyobb tételnél a szállítást raklapos kiszereléssel, egyeztetett ütemben szervezzük.
- Kivitelező és viszonteladó partnereinkkel külön kereskedelmi feltételekkel dolgozunk.
A Tongwei a világ egyik legnagyobb cella- és modulgyártója. A TWMNH-66HD sorozat 610 és 630 watt között öt teljesítménylépcsőben készül, ez az oldal a 620 wattos kivitelre vonatkozik. A sorozat legnagyobb tagja a 630 wattos, a hozzá legközelebbi testvértípus pedig a 625 wattos, amely azonos méret és tömeg mellett 5 watttal többet ad.
Kapcsolódó kategóriák: napelemek, inverterek, földi és lapos tetőszerkezetek.
Gyakori kérdések a TWMNH-66HD620 napelemről
Mennyi áramot termel egy 620 wattos Tongwei panel egy év alatt?
Egy Tongwei TWMNH-66HD620 panel névleges csúcsteljesítménye 0,62 kWp, és magyar viszonyok között déli tájolással nagyjából 680-775 kWh-t termel egy évben. Ez körülbelül másfélszerese egy 450 wattos lakossági modul éves hozamának, azonos telepítési körülmények mellett.
Hány panel kell egy 50 kW-os ipari rendszerhez?
50 kWp egyenáramú teljesítményhez 81 darab 620 wattos modul kell, ami 50,22 kWp-ot ad. Ugyanez 450 wattos panelekből 112 darab lenne, tehát 31 darabbal több emelés, leszorító és csatlakozópár. A végleges string-kiosztást az inverter feszültség- és áramhatárai szabják meg.
Felszerelhető ez a modul családi ház tetejére?
Műszakilag igen, de a 2382 mm-es hossz és a 32,5 kg-os tömeg miatt lakossági magastetőn nehezen kezelhető, és a bevett tetőkampó-osztásba is ritkán illeszkedik. Családi házra a rövidebb, 1762 vagy 1961 mm-es Tongwei típusok gyakorlatiasabbak, ez a modul csarnoktetőre és földi szerkezetre való.
Mit fed a 30 éves teljesítménygarancia?
A lineáris teljesítménygarancia azt rögzíti, hogy a modul leadott teljesítménye legfeljebb mennyivel csökkenhet: az első évben legfeljebb 1%, utána évente legfeljebb 0,4%, tehát a 30. év végén a névleges teljesítmény 87,4%-a marad meg. Ez a gyártási és anyaghibákra vonatkozó termékgaranciától külön feltételrendszer, annak pontos hosszát a rendelés visszaigazolásakor egyeztetjük.
Milyen inverterrel kompatibilis a TWMNH-66HD620?
Ipari string inverterrel és hibrid inverterrel is működik, ha az MPPT feszültségtartomány, a maximális DC feszültség és a bemeneti áramhatár illeszkedik. A modul DC 1500 V-ig hitelesített, a stringhosszt a 49,10 V nyitott áramköri feszültségből, a legalacsonyabb várható téli hőmérsékletre kell számolni. A konkrét párosítást a méretezéskor egyeztetjük.
Mennyivel termel többet a hátoldal?
A hátoldali teljesítménytényező 80% ± 5%. Ha a panel mögé a napsugárzás 5%-a jut vissza, a leadott teljesítmény 651 W, 15%-nál 713 W, 25%-nál 775 W. Lapostetős állványon, világos aljzat fölött a nagyobb érték is elérhető, közvetlenül sötét felületre fektetve viszont a többlettel ne számolj a méretezésnél.
Mennyire bírja a havat és a szelet?
A modul 5400 Pa hóterhelést és 2400 Pa szélterhelést bír, és átment az IEC 61215 és IEC 61730 vizsgálatokon. Az 5400 Pa nagyjából 550 kg/m² nyomóterhelésnek felel meg. A nagy táblaméret miatt a rögzítési pontok helye különösen fontos, mert a hosszú oldal mentén nagyobb a lehajlás.
Ki intézi a garanciát Magyarországon?
A garanciális ügyintézést az EPVSolar végzi itthon, magyar nyelven. Hiba esetén nem a gyártóhoz külföldre, hanem hozzánk fordulsz, és mi kezeljük a csere vagy a javítás menetét a gyártó felé. Ipari rendszernél a cseremodul beszerzését is mi szervezzük.
