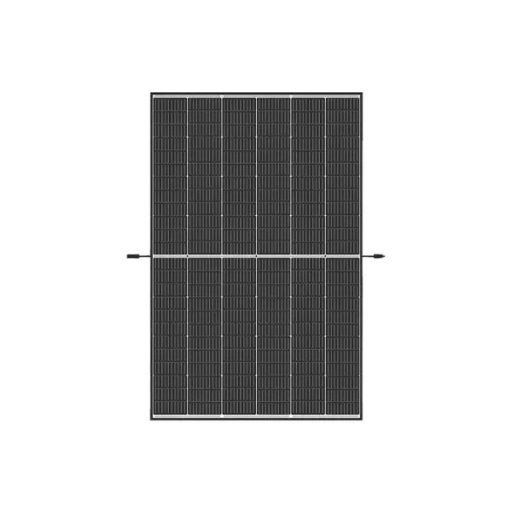

Trina Solar Vertex S+ – 460W N-type i-TOPCon, fekete kerettel és dual glass kialakítással
A Trina Solar TSM-NEG9R.28-460 a Vertex S+ sorozat csúcsteljesítményű változata: 460 wattos, N-type i-TOPCon technológiájú, monofacial dual glass panel fekete alumíniumkeretben. A 23,0%-os modulhatásfok és a 21,0 kg-os tömeg egy rendkívül kedvező kombináció, amit kevés versenytárs tud egyszerre teljesíteni ezen a watt-tartományon. Kompakt mérete (1762×1134 mm) és alacsony súlya miatt ez az egyik legkönnyebben kezelhető 460 W feletti napelem a piacon.
A Vertex S+ sorozatot 210 mm-es, harmadára osztott (triple-cut) i-TOPCon cellákra tervezték. Ez a cellaarchitektúra háromféle előnyt hoz egyszerre: csökkenti az áramerősséget (így a rezisztív veszteséget), javítja az árnyékolástűrést, és növeli a modulon belüli hőelosztás egyenletességét. A multi-busbar technológia tovább finomítja a fénygyűjtést és csökkenti a sorozatos ellenállást.
A Trina Solar az egyik leghosszabb és legkövetkezetesebb garanciastruktúrát kínálja ezen a termékén: 25 éves termék- és megmunkálási garancia, 30 éves lineáris teljesítménygarancia, ahol az első év maximális romlása 1%, az éves degradáció pedig 0,4%. A 30. év végére a panel névleges teljesítményének legalább 87,4%-át garantáltan teljesíti.
Bloomberg Tier 1
N-type i-TOPCon
Triple-cut cella
Dual Glass
IEC 61215 / IEC 61730
IEC 61701 jégállóság
25 év termékgarancia
30 év teljesítménygarancia
Műszaki adatlap – TSM-NEG9R.28-460
| Paraméter |
Érték |
| Névleges teljesítmény (Pmax) | 460 W |
| Modulhatásfok | 23,0% |
| Nyílt feszültség (Voc) | 45,4 V |
| Rövidzárási áram (Isc) | 10,81 A |
| Maximális teljesítményponti feszültség (Vmp) | 53,8 V |
| Maximális teljesítményponti áram (Imp) | 10,14 A (STC) |
| Teljesítménytűrés | 0 / +5 W |
| Hőmérsékleti együttható (Pmax) | -0,29%/°C |
| Hőmérsékleti együttható (Voc) | -0,24%/°C |
| Hőmérsékleti együttható (Isc) | +0,04%/°C |
| NOCT | 43°C (±2°C) |
| Üzemi hőmérséklet | -40°C ~ +85°C |
| Maximális rendszerfeszültség | 1500 V DC (IEC) |
| Maximális biztosítékáram | 25 A |
| Cellák száma | 144 (triple-cut, multi-busbar) |
| Cellatechnológia | N-type i-TOPCon monocrystalline |
| Méretek (H×Sz×M) | 1762 × 1134 × 30 mm |
| Tömeg | 21,0 kg |
| Elülső üveg | 1,6 mm AR bevonatú hőerősített üveg |
| Hátlap | 1,6 mm hőerősített üveg (dual glass) |
| Keret | 30 mm eloxált alumínium, fekete |
| Csatlakozódoboz | IP68 minősítésű |
| Csatlakozó típus | TS4 Plus / TS4 / MC4 EVO2 |
| Kábel | 4,0 mm², 1100/1100 mm (fekvő), 280/350 mm (álló) |
| Mechanikai terhelhetőség (elülső) | 5 400 Pa (hóterhelés) |
| Mechanikai terhelhetőség (hátlapi) | 4 000 Pa (szélterhelés) |
| Termékgarancia | 25 év |
| Teljesítménygarancia | 30 év lineáris (87,4% a 30. évben) |
* STC feltételek: 1000 W/m², 25°C cellahőmérséklet, AM=1.5. Mérési tűrés: ±3%.
Miért a Vertex S+ 460W?
️
Triple-cut cellaarchitektúra
A 210 mm-es wafer harmadára osztott cellákon alapul a Vertex S+ tervezése. Ez az elrendezés alacsonyabb áramerősséget (kisebb I²R veszteség) és jobb árnyékolástűrést eredményez, mint a hagyományos félcellás megoldások.
️
Kiemelkedő tömeg-teljesítmény arány
21,0 kg és 460 W: ez az egyik legjobb ilyen arány a dual glass panelek között. A szerelők számára ez valódi különbség, különösen meredek vagy nehezen megközelíthető tetőkön. A közel 22 W/kg-os fajlagos teljesítmény prémium kategóriát jelöl.
️
Alacsony NOCT – kevesebb melegedés
A 43°C-os NOCT érték azt jelzi, hogy a panel valós körülmények között kevésbé melegszik fel, mint a magasabb NOCT-értékű modulok. Minden egyes fok, amivel a panel hűvösebb marad, mérhető energiahozam-különbséget hoz a nyári csúcsidőszakban.
️
Dual glass és időjárásállóság
A 1,6 mm-es hőerősített üveg elöl és hátul is védi a modult. Tanúsított sópermet-, homok-, ammónia- és PID-ellenállással rendelkezik. Ideális tengeri vagy ipari környezetbe tervezett rendszerekbe is.
N-type alacsony degradáció
Az i-TOPCon N-type cella nem szenved LID jelenségtől. Az éves teljesítményromlás 0,4%, az első év maximum 1%. Ezek a számok 30 év távlatában több száz kWh különbséget jelentenek egy P-type PERC panellel szemben.
25 éves termékgarancia
A piaci átlag 12-15 év, a Trina Solar a Vertex S+ sorozaton 25 éves anyag- és megmunkálási garanciát vállal. Ez az egyik leghosszabb termékgarancia a piacon, és komolyan jelzi a Trina Solarnak a terméke iránti bizalmát.
i-TOPCon vs. TOPCon: A Trina Solar az i-TOPCon elnevezéssel saját fejlesztésű, fejlettebb passzivált érintkezési réteg technológiáját jelöli. Az „i" az improved (fejlesztett) rövidítése, és a belső cellagyártási folyamatra utal, amellyel magasabb hatásfokot érnek el azonos cellaméret mellett a standard TOPCon technológiához képest.
Alkalmazási területek és rendszertervezési tippek
A TSM-NEG9R.28-460 kompakt mérete és alacsony súlya miatt elsősorban lakóépületek tetőire ideális, de C&I (kereskedelmi és ipari) lapostetős alkalmazásokra is kiválóan alkalmas. A dual glass kialakítás különösen ajánlott olyan helyeken, ahol fokozott UV-terhelés, páratartalom vagy mechanikai igénybevétel várható, például mezőgazdasági épületek, carportok és ipari csarnokok tetején.
Egy 5 kWp-es rendszerhez 11 darab 460 W-os panel szükséges (11 × 460 W = 5 060 Wp), ami körülbelül 20-21 m² hasznos tetőfelületet igényel. 10 kWp-es rendszerhez 22 modul kell. Magyar napfénybevétel alapján (Budapest közelében kb. 1250 kWh/kWp/év) egy 5 kWp-es Trina Vertex S+ rendszer évente kb. 5 400-5 800 kWh villamos energiát termelhet.
A modul 1500 V DC maximális rendszerfeszültséggel és 10,81 A rövidzárási árammal dolgozik. A 25 A-es maximális biztosítékáram-besorolás rugalmas vonalvezetési lehetőségeket biztosít; a panel kompatibilis a Fronius, SMA, Huawei, Growatt, Sungrow és más főbb invertergyártók sorozataival egyaránt. A kábelvégek TS4 Plus optimalizálóval is beköthetők, ha árnyékolás-kezelés szükséges.
A keret nélküli (frameless) dual glass modulokhoz képest az alumíniumkeretes verzió egyszerűbb és olcsóbb tartószerkezetet igényel, a standard csavaros rögzítési pontok a legtöbb európai rácsos és sínes rendszerrel kompatibilisek.
Trina Solar – a gyártóról
Iparági pozíció
A Trina Solar 1997 óta működik, és jelenleg az egyik legnagyobb fotovoltaikus modulgyártó a világon. Bloomberg Tier 1 minősítéssel rendelkezik, termékei több mint 100 országban vannak forgalomban. Vertikálisan integrált gyártóként saját maga termeli az ingottól a véges modulig az összetevőket.
Technológiai vezető szerep
A Trina Solar az i-TOPCon cellafejlesztés élvonalában jár: a vállalat többszörös világrekord-tulajdonos napelem-hatásfok tekintetében. A 210 mm-es waferformátum és a triple-cut cellaarchitektúra a Vertex S+ sorozatban mára iparági referenciaponttá vált.
Fenntarthatóság
A TSM-NEG9R.28 sorozat ISO 14067 tanúsított termék-szénlábnyom felméréssel rendelkezik, és az EU WEEE irányelv szerint újrahasznosítható csomagolással kerül forgalomba. Ez kifejezetten fontos a zöld közbeszerzési kritériumokat figyelembe vevő C&I projektekben.
Gyakori kérdések
Mennyi áramot termel a Trina Solar Vertex S+ 460W Magyarországon?
Egy 460 W-os panel optimális telepítés esetén (30-35°-os dőlésszög, délies tájolás, árnyékolásmentes) Magyarországon évi kb. 490-540 kWh-t termel. Egy átlagos 4-5 fős háztartás évi 4000-5000 kWh-s fogyasztásához 8-11 ilyen panel szükséges az alapellátáshoz.
A tényleges hozam a tetőfelület jellemzőitől, az árnyékolástól és az inverter hatásfokától függően ±10-15%-ot is ingadozhat. Pontos hozambecslésre PVsyst vagy pvgis.ec.europa.eu szimulációs eszköz ajánlott.
Mi az i-TOPCon és miben különbözik a hagyományos TOPCon technológiától?
A TOPCon (Tunnel Oxide Passivated Contact) N-type cellatechnológia egy vékony oxidréteg segítségével passzivált érintkezési zónát hoz létre a cella hátoldalán, ami csökkenti az elektronrekombinációt és növeli a hatásfokot. A Trina Solar által fejlesztett i-TOPCon ennek fejlettebb változata: saját gyártási folyamatokkal elért magasabb passzivációs minőséget jelent, ami a standard TOPCon megoldásoknál jobb és stabilabb hatásfokot eredményez.
A gyakorlatban ez magasabb kezdeti teljesítményt, kisebb első éves degradációt és hosszabb távon stabilabb energiahozamot jelent, különösen magas hőmérsékletű vagy változékony napsugárzású körülmények között.
Hány panelt kell felszerelni egy 8 kW-os napelemes rendszerhez?
Egy 8 kWp-es rendszerhez 18 darab 460 W-os panel szükséges (18 × 460 W = 8 280 Wp). Ehhez körülbelül 35-37 m² akadálymentesen besugárzott tetőfelület kell, figyelembe véve a modulméretet (1762×1134 mm) és a szerelési hézagokat.
Egy ilyen rendszer Magyar viszonyok között évi kb. 9 000-10 000 kWh villamos energiát termelhet, ami egy közepes méretű vállalkozás vagy egy nagy fogyasztású háztartás éves igényének jelentős részét fedezheti.
Miért 21 kg ez a panel, ha a legtöbb dual glass modul nehezebb?
A Trina Solar a Vertex S+ sorozatban 1,6 mm-es hőerősített üveget alkalmaz az elülső és hátlapi felületen egyaránt, szemben a más gyártóknál megszokott 2,0 mm-es vastagsággal. Ez a tervezési döntés önmagában kb. 1,5-2 kg tömegcsökkentést jelent modulonként, miközben az IEC 61215 mechanikai tesztek teljesítéséhez szükséges szilárdság megmarad.
A 21,0 kg-os tömeg azt jelenti, hogy egy 22 paneles 10 kWp-es rendszerben összesen kb. 23 kg-ot spórolsz meg a 23,7 kg-os alternatívákhoz képest, ami a statikai terhek és a szerelési nehézség szempontjából is érezhető különbség.
Mennyire ellenálló ez a panel a jégesővel és hóteherrel szemben?
A TSM-NEG9R.28-460 az IEC 61701 szabvány szerint tanúsított jégállósággal rendelkezik. Az elülső terhelhetőség 5 400 Pa (hóterhelés), a hátlapi 4 000 Pa (szélterhelés). 5 400 Pa kb. 54 kg/m²-es hóterhelésnek felel meg, ami Magyarország bármely régiójában elegendő.
A hőerősített üvegfelület ellenállóbb a jégkristályok okozta mikrorepedésekkel szemben, mint a nem edzett üvegű megoldások. A tanúsítási dokumentációban szereplő IEC 61701 sópermet- és IEC 62716 ammóniaállóság az ipari és mezőgazdasági telepítések számára is extra biztonságot jelent.
Milyen inverterrel kompatibilis a Trina Vertex S+ 460W?
A panel 1500 V DC maximális rendszerfeszültségével és 10,81 A rövidzárási áramával kompatibilis az összes főbb string inverterrel: Fronius Symo / Primo, SMA Sunny Tripower, Huawei SUN2000, Growatt MID, Sungrow SG, Solaredge HD-Wave sorozatokkal egyaránt. A 25 A-es maximális biztosítékáram bőséges tűrést biztosít.
Ha árnyékolás-kezelésre van szükség, a panel TS4 Plus optimalizálóval is beköthetők közvetlenül, ami a Trina Solar saját optimalizáló rendszere, és különösen összetett tetőfelszíneken vagy részleges árnyékolás esetén ajánlott.
Mi a különbség a 15 éves és a 25 éves termékgarancia között a gyakorlatban?
A termékgarancia (más nevén anyag- és megmunkálási garancia) azt fedi, hogy a panel fizikailag, mechanikailag és elektromosan megfelelően működik, tehát például rétegszétválás, keret- vagy csatlakozóhiba esetén a gyártó cseréli vagy javítja a modult. A 15 éves garancia az iparági minimum, a Trina Solar Vertex S+-on vállalt 25 év ezt másfélszeresére nyújtja ki.
A 30 éves teljesítménygarancia ettől eltérő fogalom: az garantálja, hogy a panel a névleges teljesítményének meghatározott százalékát (87,4%) legalább 30 évig teljesíti. A kettő együtt nyújtja a teljes garanciális lefedettséget.
Mekkora a várható megtérülési idő egy Trina Vertex S+ alapú rendszernél?
Egy 11 paneles, 5,06 kWp-es rendszer becsült éves hozama Magyarországon kb. 5 400-5 800 kWh. 60-70 Ft/kWh-s áramáron ez évi 324 000-406 000 Ft megtakarítást jelent. A komplett rendszer (panel, inverter, tartószerkezet, szerelés) általánosan 2,3-3,2 millió Ft közé esik, ami 6-9 éves megtérülési időt jelent.
A 30 éves garantált élettartam és az alacsony (0,4%/év) degradáció miatt a 10-30. év szinte teljes egészében nettó haszonként könyvelhető el. Az N-type i-TOPCon technológia lassabb romlása a P-type PERC panelekhez képest kb. 3-5%-kal több élettartam-energiát jelent azonos névleges teljesítmény esetén.
Az EPV Solar magyarországi raktárból, gyors szállítással és Trina Solar hivatalos garanciával forgalmazza a Vertex S+ sorozatot. Ha rendszertervezési kérdésed van, vagy segítség kell a megfelelő inverter kiválasztásához, vedd fel velünk a kapcsolatot.
