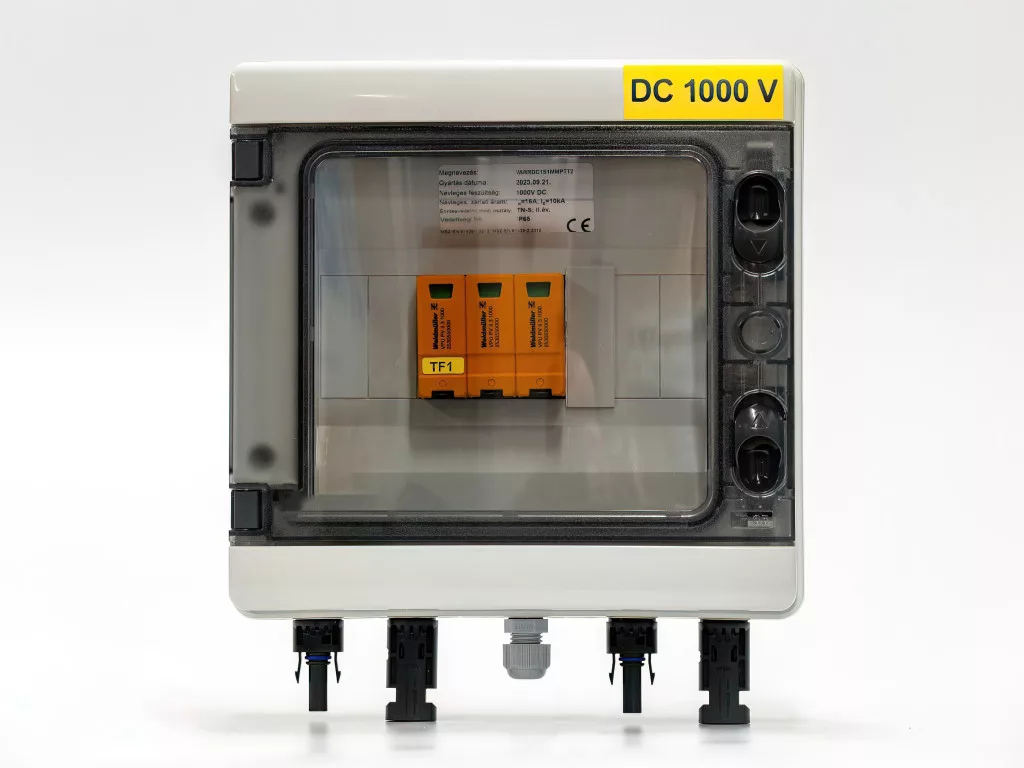

DC túlfeszültségvédelmi elosztó – 1000 V, 1 string / 1 MPPT, T1+T2 védelem, biztosító nélkül, előszerelt
Professzionális, előszerelt DC védelmi elosztó kifejezetten egyetlen napelem string és 1 MPPT DC bemenet védelméhez, legfeljebb 1000 V DC névleges rendszerfeszültségig. A beépített T1+T2 kombinált DC SPD villámáram- és kapcsolási túlfeszültség-impulzusok ellen nyújt koordinált védelmet a PV mező és az inverter DC oldalán. A készülék nem tartalmaz biztosítót; a string-biztosítás meglétét és méretezését a rendszerben más ponton kell biztosítani (inverter, string doboz vagy külön biztosítótartó).
Főbb előnyök
- Kombinált T1+T2 védelem: alkalmas villámvédett és villámnak kitett létesítményekben a DC oldal elsődleges védelmi fokozataként.
- Előszerelt, azonnal üzembe helyezhető: gyárilag bekötött SPD, áttekinthető jelölések, rövid szerelési idő és alacsony hibakockázat.
- 1 string / 1 MPPT célmegoldás: ideális kisméretű rendszerekhez vagy decentralizált inverterenkénti DC védelemhez.
- Koordinálható védelem: kompatibilis downstream T2 fokozatokkal; a védelmi szintek és vezeték-hosszak illesztése egyszerű.
- Robusztus elosztóház: zárt kivitel, rendezett PE/PEN csatlakozási pontokkal és DIN-sínre rögzített készülékekkel.
Alkalmazási területek
- B2B: kivitelezőknek és üzemeltetőknek új telepítéshez vagy utólagos DC oldalvédelemhez ipari, kereskedelmi és intézményi PV rendszerekben.
- B2C: családi házas egystringes rendszerek, ahol villámvédelmi zónahatáron (LPZ) T1+T2 fokozat szükséges.
Műszaki összefoglaló
- Rendszerfeszültség (UCPV): max. 1000 V DC (egyetlen string)
- SPD fokozat: T1+T2 (kombinált villámáram- és túlfeszültség-védelem), cserélhető betéttel
- Áramköri védelem: biztosító nélkül – a string túláramvédelmét külső eszközzel kell megoldani
- Kialakítás: DIN-sínre szerelt modulok, egyértelmű polaritás-jelölés, PE/ELY sín
- Csatlakozások: 1× PV string bemenet (DC+ / DC− / PE) és 1× inverter felé menő kimenet; szabványos DC vezeték-keresztmetszetekhez
- Ház: ütés- és UV-álló, tömör vagy átlátszó fedél (szériától függően), plombálásra előkészítve
Tervezési és telepítési irányelvek
- Biztosítás: ellenőrizze, hogy az inverter vagy a DC gyűjtődoboz biztosítja-e a string túláramvédelmét; szükség esetén építsen be külön DC biztosítótartót.
- Vezetékhossz minimalizálása: a DC és PE vezetékeket tartsa a lehető legrövidebbre; kerülje a hurkokat a hatékony levezetés érdekében.
- LPZ illesztés: a T1+T2 SPD-t a zónahatáron helyezze el; ügyeljen a potenciálkiegyenlítésre és a keresztmetszetekre.
- Üzemeltetés: időszakosan ellenőrizze az SPD állapotjelzőjét; meghibásodás esetén cserélje a betétet a gyártói előírások szerint.
- Szakmai kivitelezés: a telepítést kizárólag szakképzett villanyszerelő végezheti a vonatkozó szabványok szerint.
Szállítási tartalom: előszerelt DC elosztóház T1+T2 DC SPD-vel, jelölt sorkapcsokkal és földelő sínnel. String-biztosító nem része a csomagnak.
Más feszültségszinthez, több stringhez vagy integrált biztosítással kérjük tekintse meg kapcsolódó DC védelmi elosztóinkat, vagy kérjen műszaki ajánlást kollégáinktól.
