Elektro-Varr VARRAC1F10AT1+T2 AC védelmi elosztó, 1F, T1+T2, előszerelt

Elektro-Varr AC védelmi elosztó – 1 fázis, T1+T2, előszerelt (VARRAC1F10AT1+T2)

A VARRAC1F10AT1+T2 egy egyfázisú, gyárilag előre szerelt AC védelmi elosztó, amely kombinált T1+T2 villám- és túlfeszültség-védelmet biztosít kis- és középfeszültségű hálózatokra csatlakozó fogyasztói és PV-rendszer oldali alkalmazásoknál. A kész megoldás gyors, hibamentes telepítést tesz lehetővé a helyszíni szerelési idő minimalizálása mellett.

Rendeltetés és alkalmazási területek

• AC oldali védelem inverterek, hőszivattyúk, EV-töltők, ipari vezérlések és általános épületvillamossági körök számára.
• Villámtevékenységnek kitett helyszínek esetén kombinált T1+T2 megoldás a nagy energiájú tranziens események és a kapcsolási túlfeszültségek kezelése érdekében.
• Új és utólagos kiépítésekhez, ahol a kompakt, rendezett, dokumentálható kivitel elsődleges.

Felépítés és fő jellemzők

• T1+T2 túlfeszültség-védelmi egység (kombinált villámáram-/túlfeszültség-levezetés) 1 fázisú 230 V AC hálózathoz.

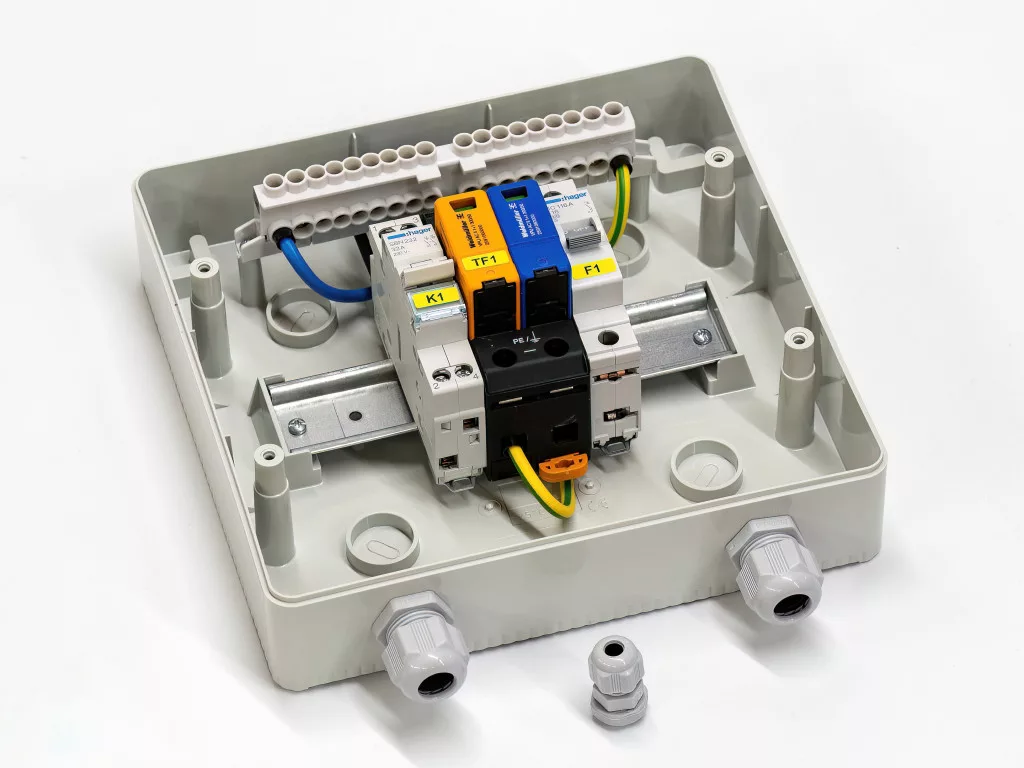

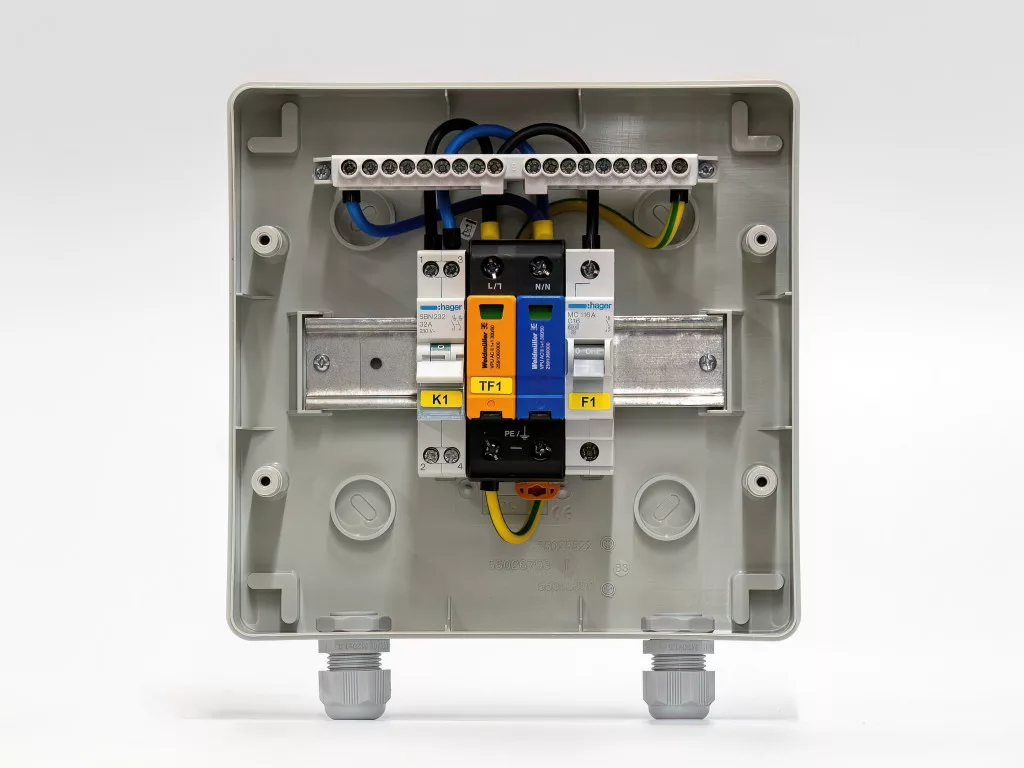

• Előszerelt kivitel: előre bekötezett modulok, jelölt sorkapcsok, rendezett PE/N sín – a helyszíni hibalehetőség és szerelési idő jelentős csökkentése.
• Szervizelhetőség: dugaszolható betétek/karbantartható moduláris felépítés (vizuális állapotjelzés a csere egyszerűsítésére).
• Ellenőrzött bekötési logika: egyértelmű bemenet/kimenet jelölések, dokumentált csatlakozási pontok a szabványos mérési és átadási eljárásokhoz.

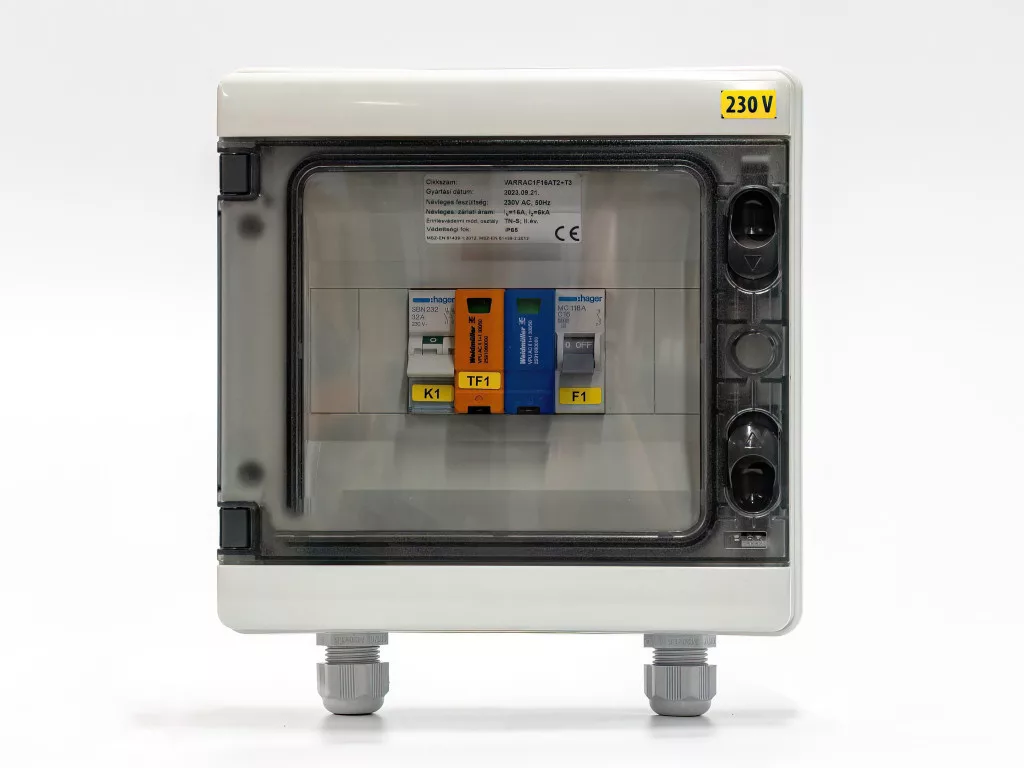

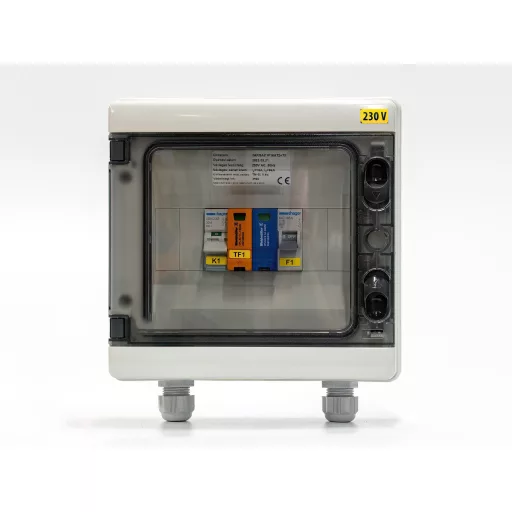

• Kompakt elosztódoboz: falon kívüli szerelésre; a helyigény minimalizált, a kábelvezetés tiszta, sugaras kialakításra optimalizált.
• Kompatibilitás: TN- és TT-rendszerekhez alkalmazható (a végleges földelési megoldás és védővezető kiépítettsége mellett).

Megjegyzés: a névleges elektromos jellemzők (pl. maximális levezethető áram, Up, csatlakozó keresztmetszetek) az adott szállítási tétel műszaki adatlapján találhatók. Tervezéskor mindig a helyszíni villámvédelmi kockázatértékelés és a hálózati rendszer típusának figyelembevételével válasszon védelmi szinteket.

Telepítési és tervezési szempontok

• Elhelyezés: a főelosztó vagy az inverter AC csatlakozási pontja közelében, a védendő berendezéshez képest a lehető legrövidebb vezetékekkel.
• Vezetékek hossza: a fázis–N–PE összhossz lehetőség szerint < 0,5–1 m; hurkok, párhuzamos vezetés és szoros kötegelés előnyben.
• Egyenpotenciálra hozás: a PE/EPH rendszer megfelelő kialakítása elengedhetetlen a védelmi szint teljesüléséhez.
• Koordináció: amennyiben további T2/T3 védelmek is szerepelnek a rendszerben, gondoskodni kell a lépcsőzetes koordinációról.
• Dokumentáció: átadáskor jegyzőkönyv, fotódokumentáció és védelmi eszköz állapotának rögzítése ajánlott.

Kinek ajánlott?

• Kivitelezőknek és karbantartóknak: időtálló, szabályos, gyorsan átadható megoldás standardizált szerelési folyamathoz.
• Vállalati és intézményi üzemeltetőknek: megbízható AC oldali védelem kritikus fogyasztók mellett.
• Otthoni felhasználóknak: rendezett, bővíthető védelem napelemes inverterek és érzékeny háztartási berendezések számára.
