DC védelmi elosztó, 2 string / 1 MPPT, Type 1+2, gPV biztosítós (30 A), 1000 V, MC4, IP65

Elektro-Varr VARRDC2S1MMPTT1+T230A – DC védelmi elosztó, 2 string / 1 MPPT, Type 1+2, gPV biztosítós (30 A)

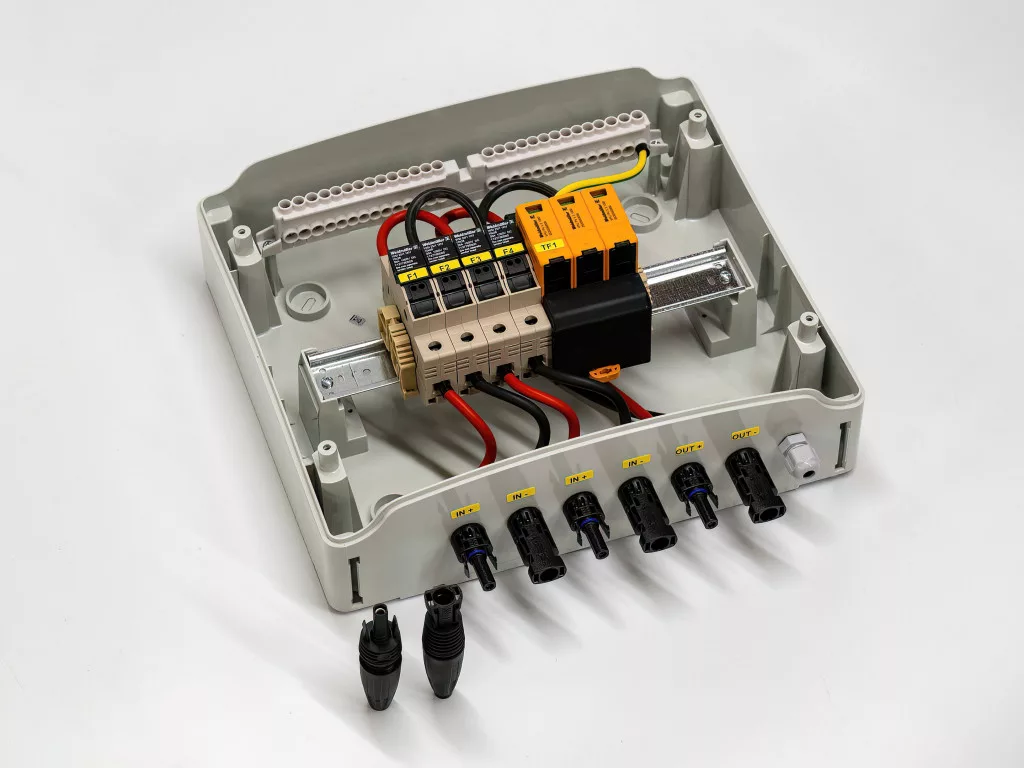

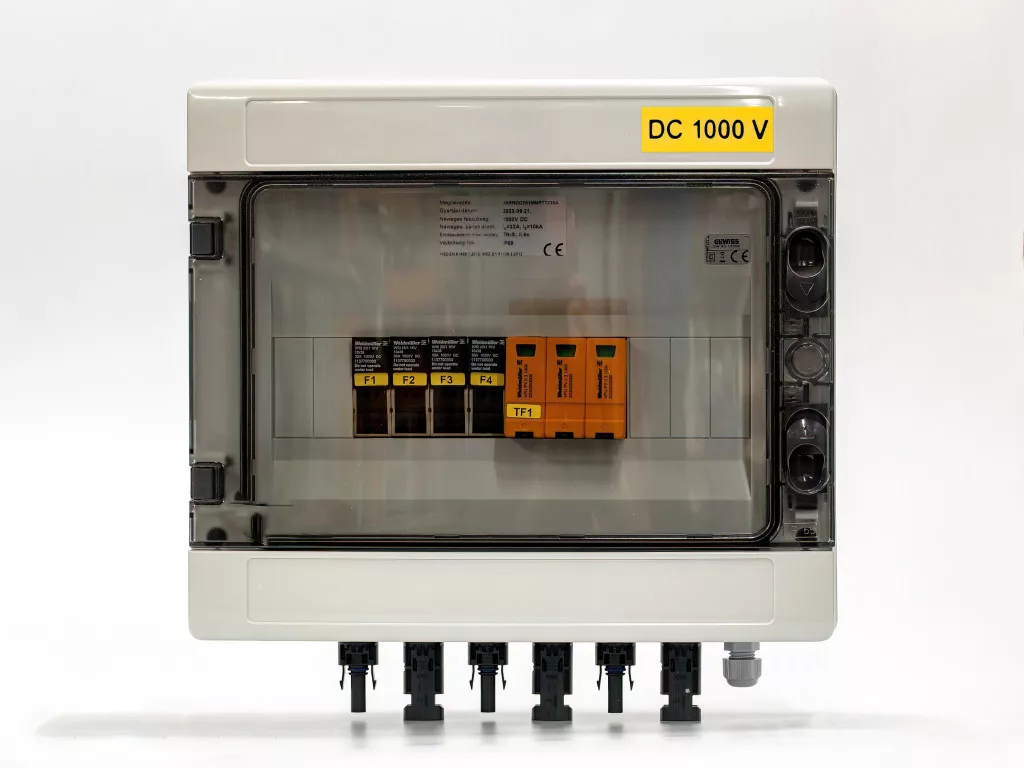

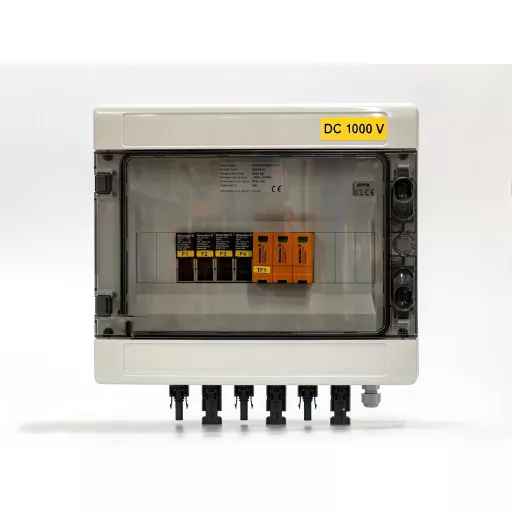

A VARRDC2S1MMPTT1+T230A komplett, előre szerelt DC védelmi elosztó két PV string egyetlen MPPT bemenetre történő csatlakoztatásához. A készülék kombinált Type 1+2 (T1+T2) túlfeszültség-védelemmel és stringenkénti gPV biztosítós túláram-/visszáram-védelemmel látja el a DC oldalt, 1000 V DC névleges rendszerfeszültségig. A kültéri telepítéshez alkalmas, IP65 védettségű ház és a MC4 csatlakozók gyors, hibamentes kivitelezést tesznek lehetővé.

Fő műszaki jellemzők

• Konfiguráció: 2 string → 1 MPPT (azonos munkapont)
• Túlfeszültség-védelem: kombinált T1+T2 SPD villámáram (10/350 μs) és kapcsolási túlfeszültség (8/20 μs) ellen
• Zárlat-/visszáram-védelem: beépített gPV biztosítók, projekt szerint választható betétértékkel, 30 A-ig kompatibilis
• Névleges feszültség: 1000 V DC (PV string oldali alkalmazás)
• Csatlakozás: MC4 bemenet/kimenet a polaritásbiztos, gyors terepi csatlakoztatáshoz
• Védettség és kivitel: UV-álló, ütésálló IP65 ház, egyértelmű jelölésekkel és karbantartási hozzáféréssel

Alkalmazás és szakmai előnyök

• Magas kockázatú telepítésekhez: T1+T2 védelem közvetlen villámindukció és hálózati kapcsolások okozta túlfeszültségek ellen
• Teljes körű DC védelem: SPD + gPV biztosítás egy egységben, két string egy MPPT-re konszolidálva
• Gyors kivitelezés: gyárilag vezetékezett, tesztelt egység, minimalizált helyszíni kötési hibakockázat

Telepítési irányelvek (B2B fókusz)

• Az elosztót a PV mező és az inverter DC bemenete közé, lehetőleg az inverter közelébe telepítse.
• Biztosítsa a rövid, alacsony impedanciájú PE/EPH összekötést a T1+T2 SPD hatékonyságához.
• Vezetékezésnél tartsa röviden a hurokimpedanciát; ellenőrizze a polaritást és az MC4 csatlakozók reteszelését.
• A gPV betétértéket a stringáram és a kábelezés alapján válassza meg; cserénél azonos típus/érték alkalmazása javasolt.

Szállítási tartalom

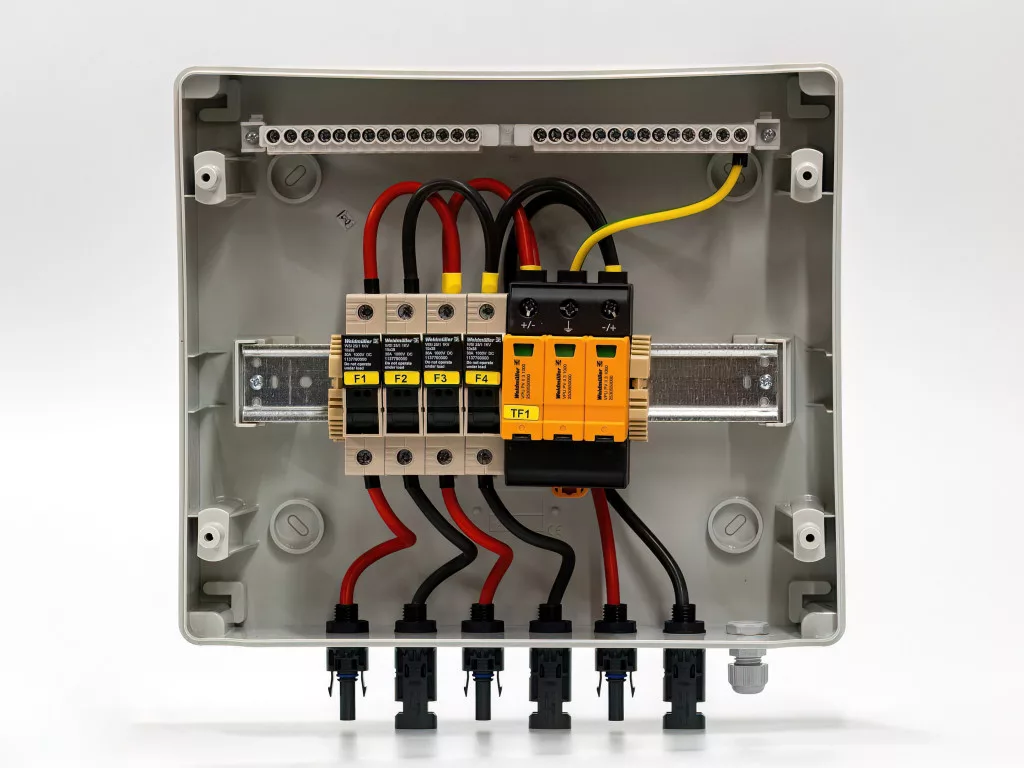

• Előszerelt DC védelmi elosztó (2S → 1 MPPT, T1+T2, gPV biztosítós)
• MC4 csatlakozópárok, feliratozás
• Bekötési vázlat és alap kezelési útmutató

Megjegyzés: A „30A” jelölés a kivitel biztosítótartó- és áramkompatibilitását jelzi; a tényleges betétértéket a projekt műszaki paraméterei szerint kell meghatározni.
