DC védelmi elosztó, 2 string / 1 MPPT, Type 1+2, 1000 V, MC4, IP65

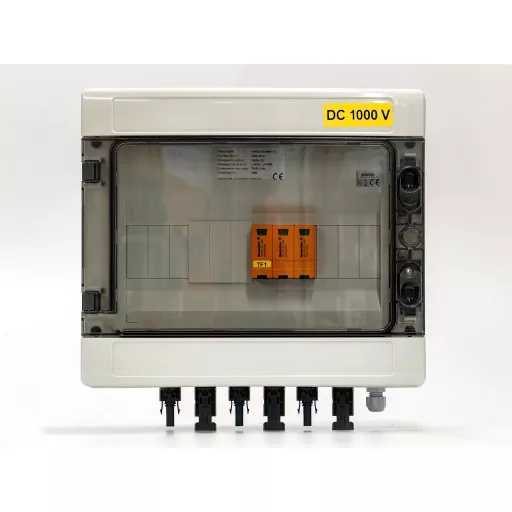

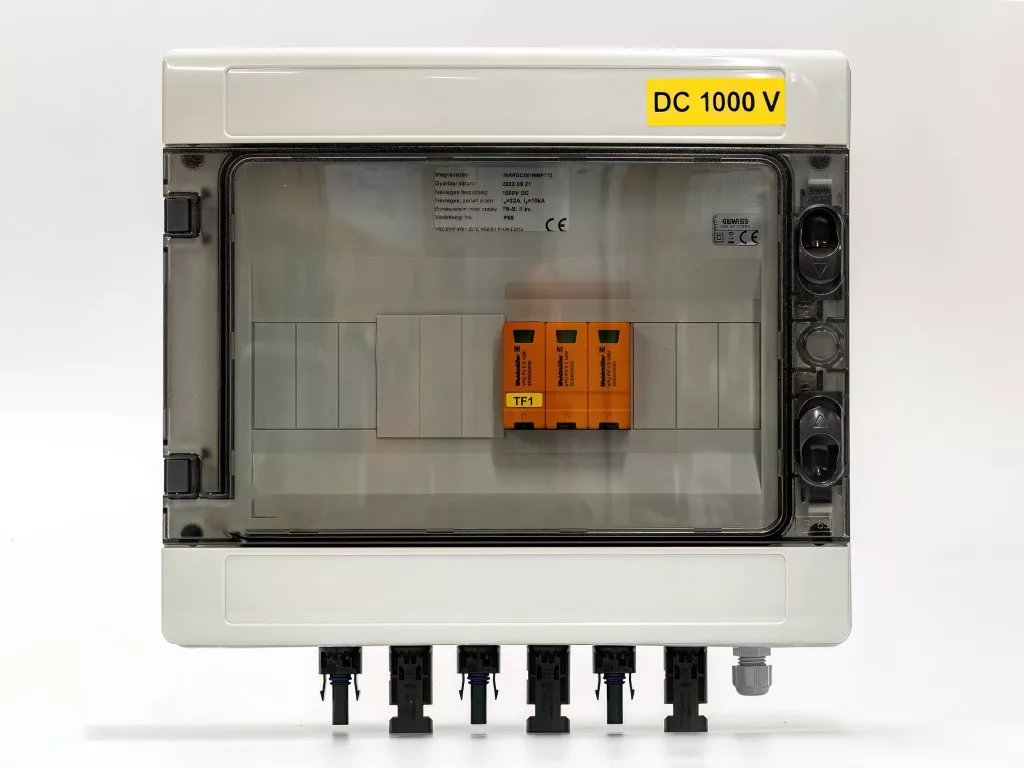

Elektro-Varr VARRDC2S1MMPTT1+T2 – DC védelmi elosztó 2 string / 1 MPPT, T1+T2

A VARRDC2S1MMPTT1+T2 előre szerelt, kültéri/áramváltószekrény-méretű DC védelmi elosztó kifejezetten napelemes (PV) rendszerek DC oldalának védelmére készült. Két PV stringet egy MPPT bemenetre konszolidál, és T1+T2 osztályú túlfeszültség-védelemmel látja el a stringeket 1000 V DC névleges rendszerfeszültségig, IP65 kivitelben, MC4 csatlakozással.

• Konfiguráció: 2 string → 1 MPPT, T1+T2 SPD integrációval
• Névleges rendszerfeszültség: 1000 V DC-ig (PV alkalmazások)
• Csatlakozás: MC4 bemenet/kimenet a gyors és hibamentes terepi szereléshez
• Védettség: IP65 ház a kültéri telepítéshez és por-/nedvesség elleni védelemhez
• Feladat: villámáram- és kapcsolási túlfeszültségek levezetése a PV stringek DC oldalán

Rendeltetés és alkalmazás

Olyan tetőre vagy talajra telepített PV rendszerekhez ajánlott, ahol a DC oldali túlfeszültség-védelemnek egy készre szerelt, szereléskönnyű, Type 1+2 megoldásban kell megfelelnie. A 2 stringes, 1 MPPT-s kialakítás tipikus az egyfázisú és kisebb háromfázisú invertereknél, amikor a két string azonos munkapontba csatlakozik.

Fő szakmai előnyök

• T1+T2 kombinált védelem: villámimpulzus (10/350 μs) és kapcsolási túlfeszültség (8/20 μs) elleni komplex védelem egy egységben, így nem szükséges külön T1 és T2 készülék.
• Gyors telepítés: a gyárilag összeszerelt, vezetékezett és MC4-gyorscsatlakozós kialakítás minimalizálja a hibalehetőséget és a helyszíni szerelési időt.
• Megbízható környezetállóság: IP65 ház, mechanikailag stabil belső szerelés, jól áttekinthető jelölések a biztonságos üzemeltetéshez.

Telepítési irányelvek

• A védelmi elosztót a PV mező és az inverter DC bemenete közé, lehetőleg az inverterhez közel helyezze el.
• Ügyeljen a polaritásra és a stringek azonos feszültségszintjére; a két string azonos MPPT-re kerül.
• A DC vezetékhossz minimalizálásával és a megfelelő keresztmetszetekkel csökkenthető a feszültségesés és növelhető a védelem hatásfoka.
• Potenciál-kiegyenlítés és földelés megléte szükséges a T1+T2 védelem korrekt működéséhez.

Kinek ajánlott?

• Kivitelezőknek és karbantartóknak: egységcsere és gyors beüzemelés projekthatáridők mellett.
• Végfelhasználóknak: kompakt, készre szerelt megoldás a DC oldali villám- és túlfeszültség-védelemre.

Szállítási tartalom

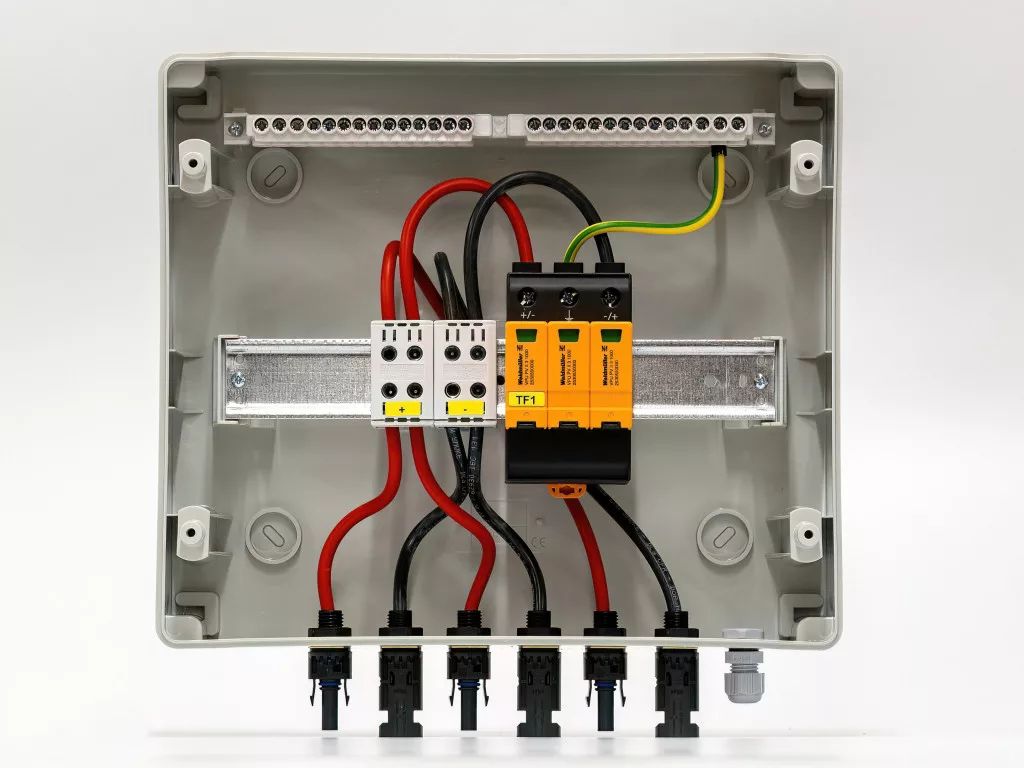

• Előszerelt DC védelmi elosztó (2S → 1 MPPT, T1+T2)

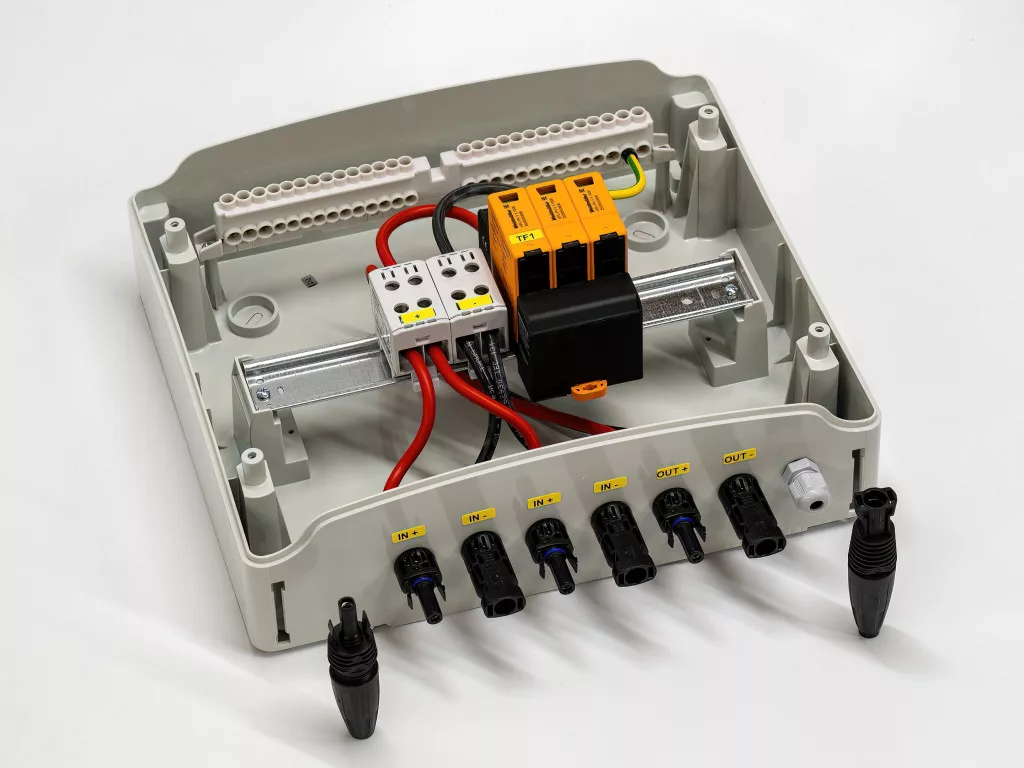

• Integrált MC4 csatlakozások, címkék/feliratozás
• Dokumentáció (bekötési vázlat, alap kezelési útmutató)
