DC védelmi elosztó, 2 string / 1 MPPT, Type 2, 1000 V, MC4, IP65, biztosító nélküli

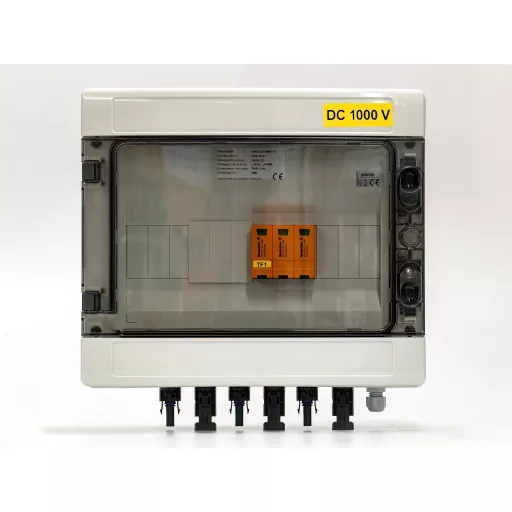

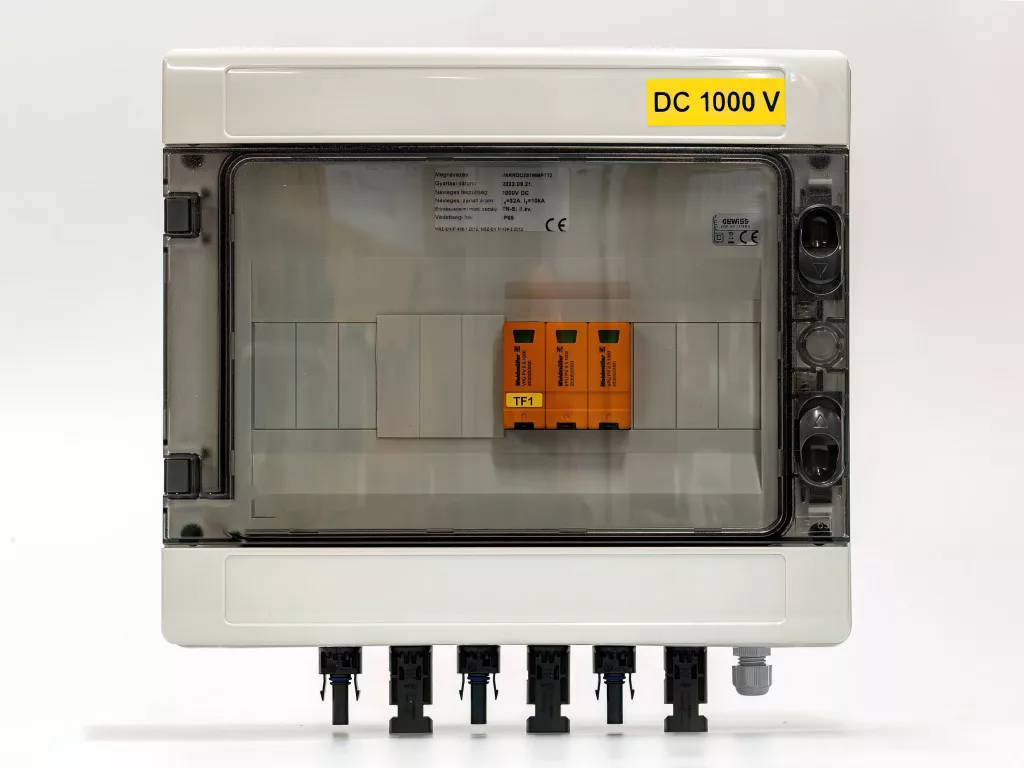

Elektro-Varr VARRDC2S1MMPTT2 – DC védelmi elosztó, 2 string / 1 MPPT, Type 2

A VARRDC2S1MMPTT2 előre szerelt, professzionális DC védelmi elosztó két PV string egyetlen MPPT bemenetre történő csatlakoztatásához. A készülék Type 2 (T2) túlfeszültség-védelemmel biztosítja a DC oldalt 1000 V DC névleges rendszerfeszültségig, kültéri használatra alkalmas IP65 kivitelben, MC4 csatlakozókkal. A típus alapkivitelben biztosító nélküli (stringenkénti gPV biztosítás nem része az egységnek).

Fő műszaki jellemzők

• Konfiguráció: 2 string → 1 MPPT (azonos munkapont)
• Túlfeszültség-védelem: T2 SPD (IEC/EN 61643-31 szerinti), cserélhető betéttel
• Névleges rendszerfeszültség: 1000 V DC PV alkalmazásokhoz
• Csatlakozás: MC4 bemenet/kimenet, polaritásbiztos csatlakoztatás
• Védettség: IP65, UV- és időjárás-álló ház, egyértelmű jelölések
• Biztosítás: nincs beépített gPV biztosító; szükség esetén külön stringvédelem alkalmazandó

Alkalmazási terület

Olyan PV rendszerek DC oldalára, ahol a villámvédelmi kockázat mérsékelt, de a kapcsolási és indukált túlfeszültségek elleni védelem elvárt. Tipikusan kis- és közepes teljesítményű invertereknél, amikor két azonos feszültségszintű string egy MPPT-re kerül gyors, hibamentes terepi szereléssel.

Telepítési irányelvek kivitelezőknek

• Az egységet a PV mező és az inverter DC bemenete közé, lehetőleg az inverter közelébe telepítse.
• Biztosítsa a rövid, alacsony impedanciájú PE/EPH összekötést a T2 SPD hatékony működéséhez.
• Tartsa röviden a DC vezetékhosszakat; ellenőrizze a polaritást és a csatlakozók reteszelését.
• Amennyiben a projekt megkívánja a stringenkénti túláram-/visszáram-védelmet, használjon külön gPV biztosítókat vagy válassza a biztosítós kiviteleket.

Előnyök

• Gyors üzembe helyezés: gyárilag vezetékezett és tesztelt egység, MC4 csatlakozókkal
• Költséghatékony védelem: T2 SPD integráció az 1 MPPT-re fűzött két stringhez
• Robusztus kivitel: IP65 ház kültéri telepítésekhez

Szállítási tartalom

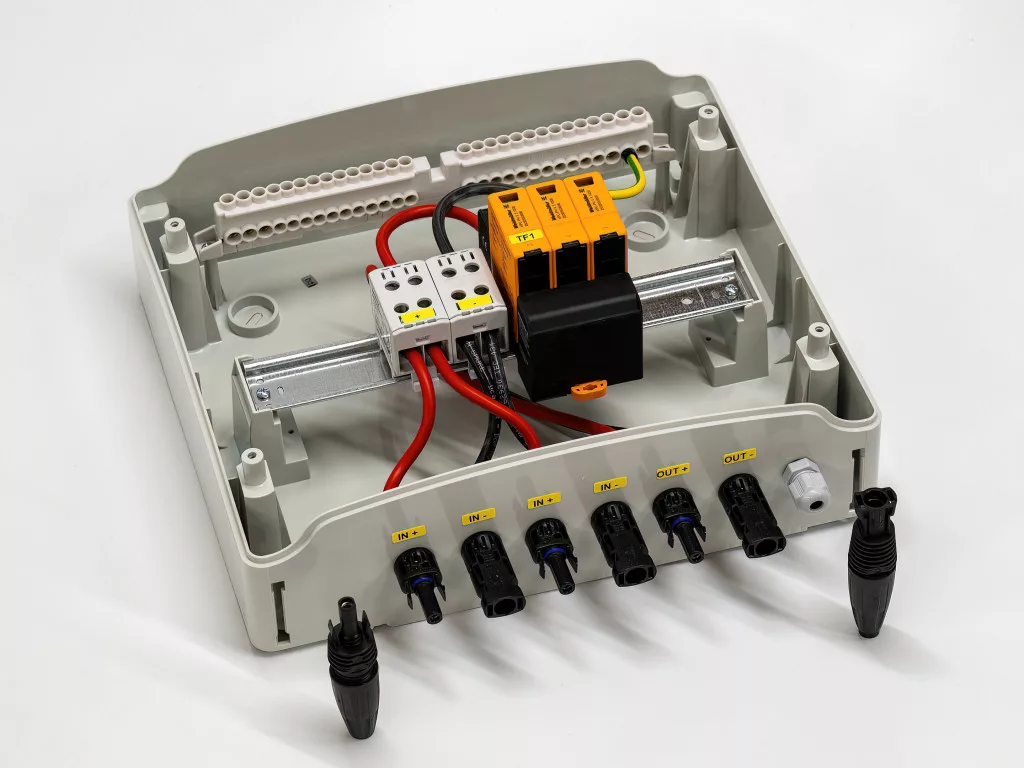

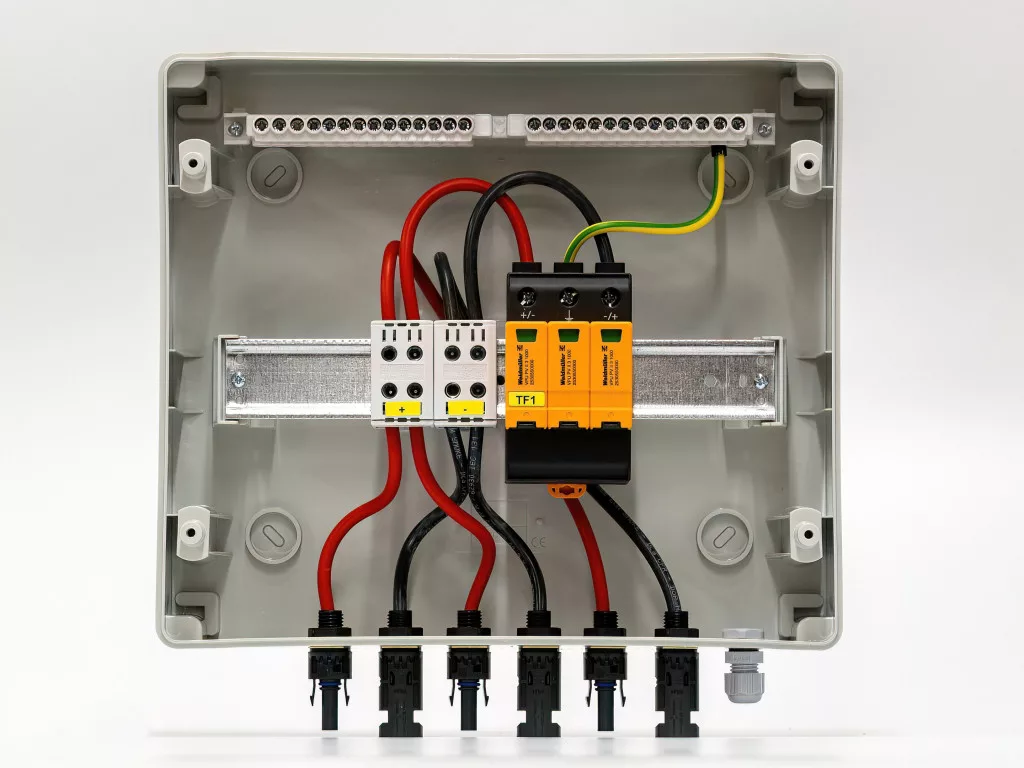

• Előszerelt DC védelmi elosztó (2S → 1 MPPT, T2)
• MC4 csatlakozópárok, feliratozás
• Bekötési vázlat és alap üzemeltetési útmutató
