Elektro-Varr VARRDC2S2MMPTT1+T2 – DC védelmi elosztó 2 string / 2 MPPT rendszerekhez
A VARRDC2S2MMPTT1+T2 előszerelt DC védelmi elosztó kifejezetten két független munkaponttal (2 MPPT) rendelkező inverterek bemeneti oldalának védelmére készült. A megoldás stringszintű túláramvédelemmel és T1+T2 kombinált PV túlfeszültség-védelemmel (SPD) biztosítja a fotovoltaikus áramkörök üzembiztonságát, csökkenti a leállások kockázatát, és rövidíti a helyszíni szerelési időt.
- Rendszerkompatibilitás: 2× PV string → 2× MPPT inverter bemenet; egyértelmű ágcímkézés és dedikált védelem áganként.

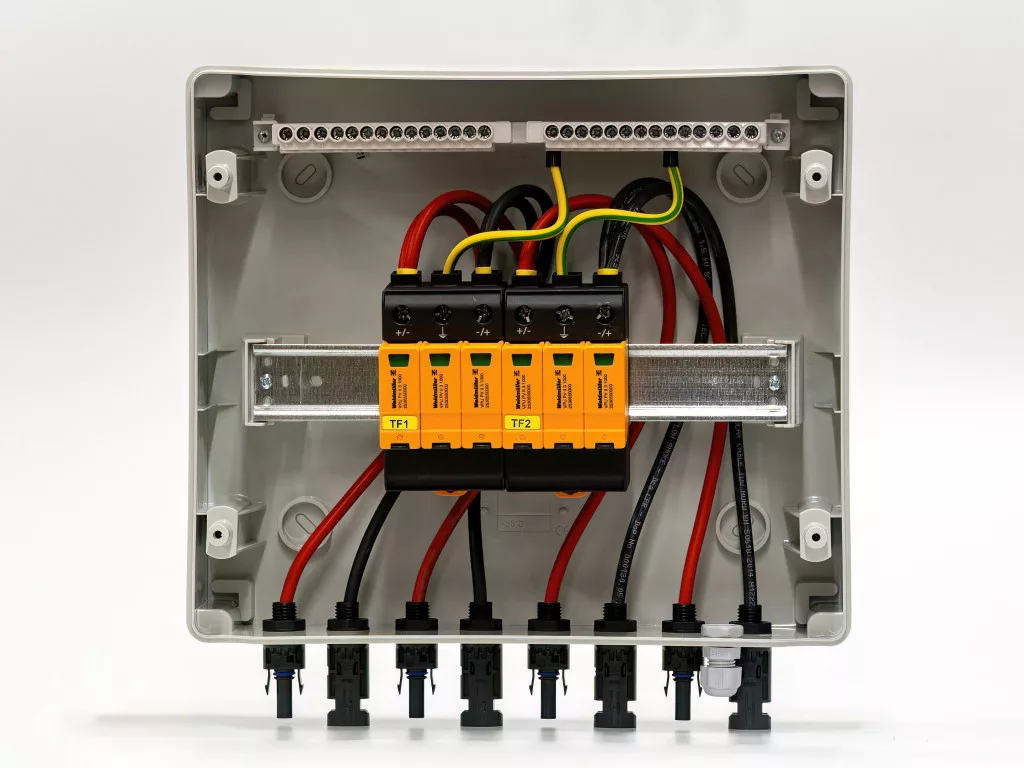

- Villám- és túlfeszültség-védelem: T1+T2 kombinált PV SPD a mező és az inverter közötti DC oldali védelem koordinálására; moduláris, cserélhető betétek állapotjelzéssel.
- Stringvédelem: 10×38-as gPV biztosítékhelyek; a betétérték a konkrét alkalmazás (modul Isc, vezetékezés, hőmérséklet) szerint választható.
- Feszültségosztály: 1000 V DC PV rendszerekhez; DC kapcsolásra és ívoltásra optimalizált kivitel.
- Ház és védettség: robusztus, magas IP-fokozatú, plombálható fedelű kivitel kültéri/beltéri telepítéshez.
- Csatlakozás: sorkapcsos vagy MC4-kompatibilis bekötési koncepció (változattól függően), tehermentesített átvezetések.
- Gyári előkészítés: előkábelezett, funkcionálisan ellenőrzött egység; logikus kapocselrendezés a gyors, hibamentes bekötéshez.
- Megfelelőség: iparági szabványok szerinti kialakítás (pl. IEC/EN 61643-31; HD 60364-7-712 szemlélet) a PV DC oldal védelméhez.
Telepítési és üzemeltetési szempontok
- Elhelyezés és koordináció: az inverter közelében; a T1+T2 DC SPD-ket koordinálja a modulmező esetleges elővédelmével és az AC oldali SPD-kkel.
- Biztosítékméretezés: a betétértéket a modulok rövidzárási árama, hőmérsékleti tényezők és vezetékhossz alapján válassza; tartsa be az inverter gyártói határértékeit.
- Földelés: alacsony impedanciájú PE útvonal a hatékony levezetéshez; a moduláris SPD betétek állapotjelzőit karbantartáskor ellenőrizze.
- Dokumentáció: egyvonalas rajzon tüntesse fel a 2S/2MPPT topológiát, a biztosítékértékeket és az SPD osztályát (T1+T2); jelölje a karbantartási ciklusokat.
Fő műszaki jellemzők – VARRDC2S2MMPTT1+T2
- Topológia: 2 string → 2 MPPT (ágankénti külön védelem)
- Névleges rendszerfeszültség: 1000 V DC
- Túlfeszültség-védelem: T1+T2 kombinált PV SPD, cserélhető betétekkel
- Stringvédelem: gPV 10×38 biztosítékhelyek, választható betétértékekkel

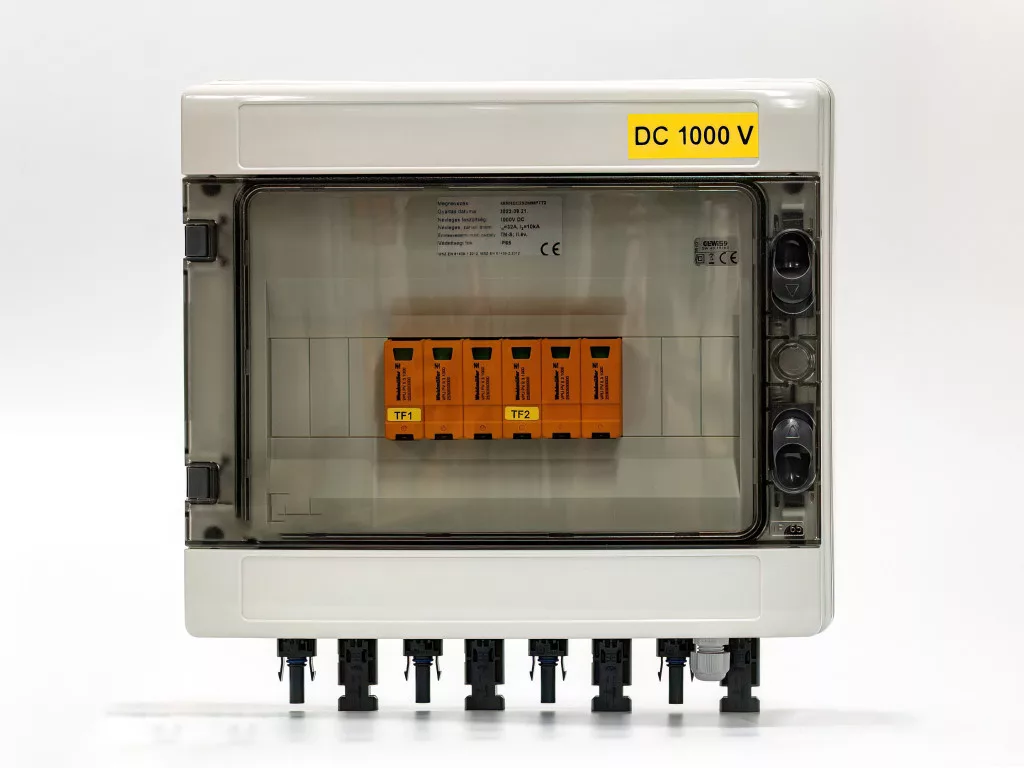

- Ház: magas IP-fokozat, plombálható fedél, UV-álló kivitel
- Szállítás: gyárilag előszerelt és vizsgált egység, telepítésre kész
Megjegyzés: A konkrét betétáram-értékek és csatlakozási opciók a választott altípustól függenek. Telepítés előtt ellenőrizze az aktuális adatlapot és az inverter gyártói előírásait.
