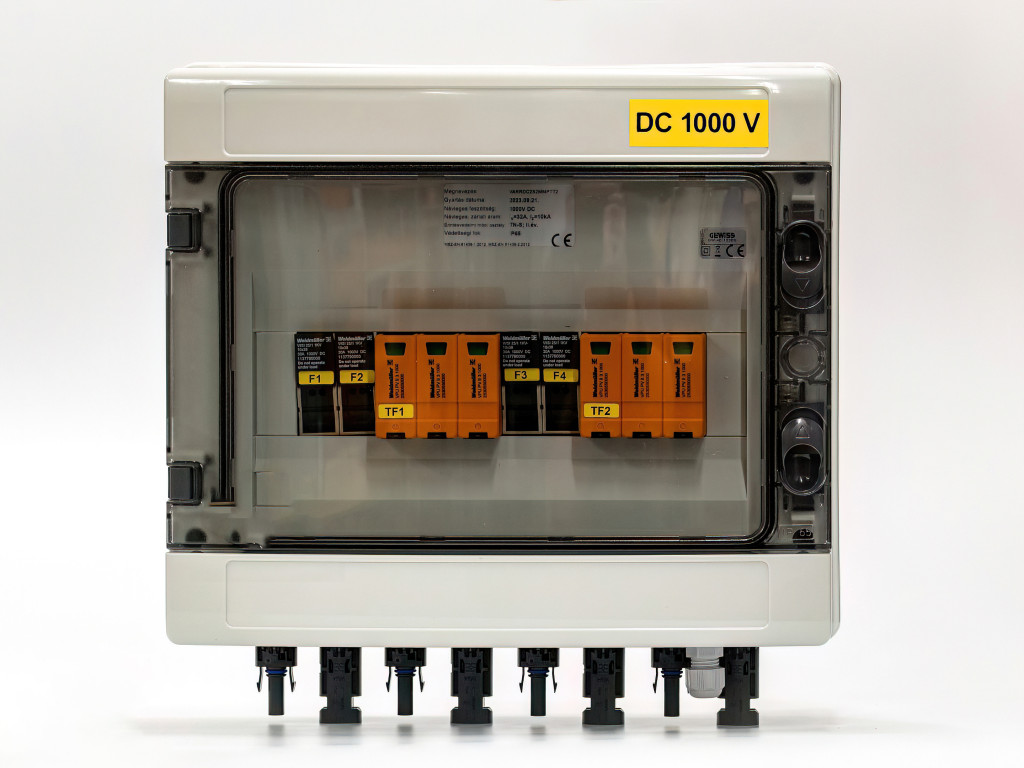

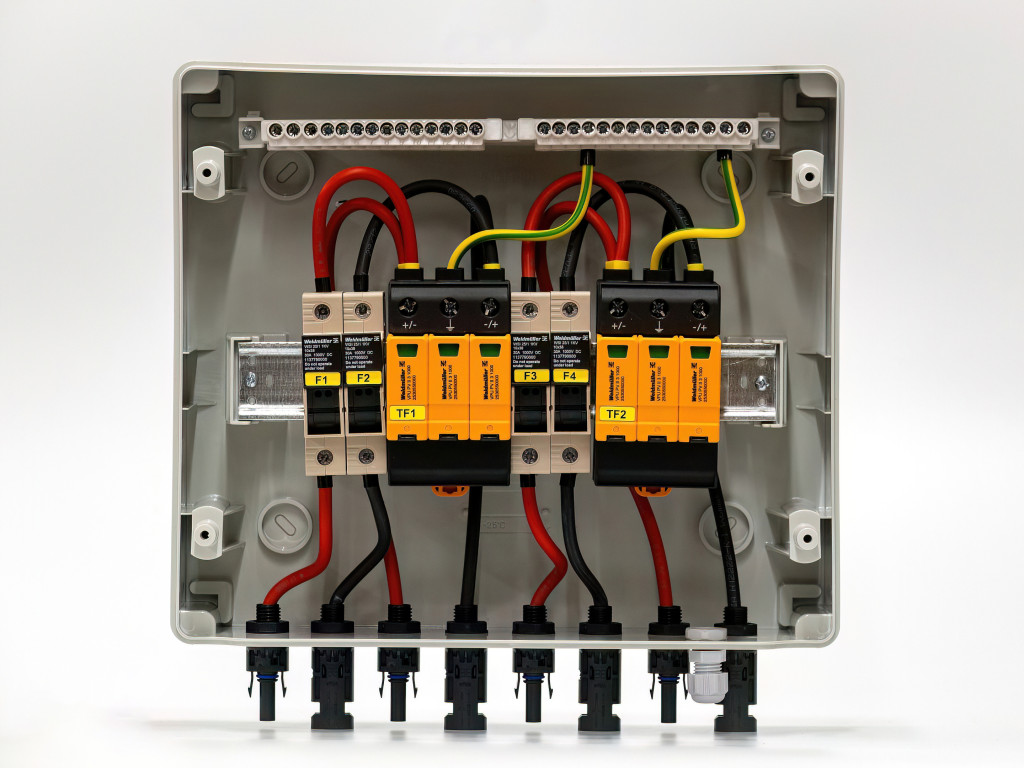

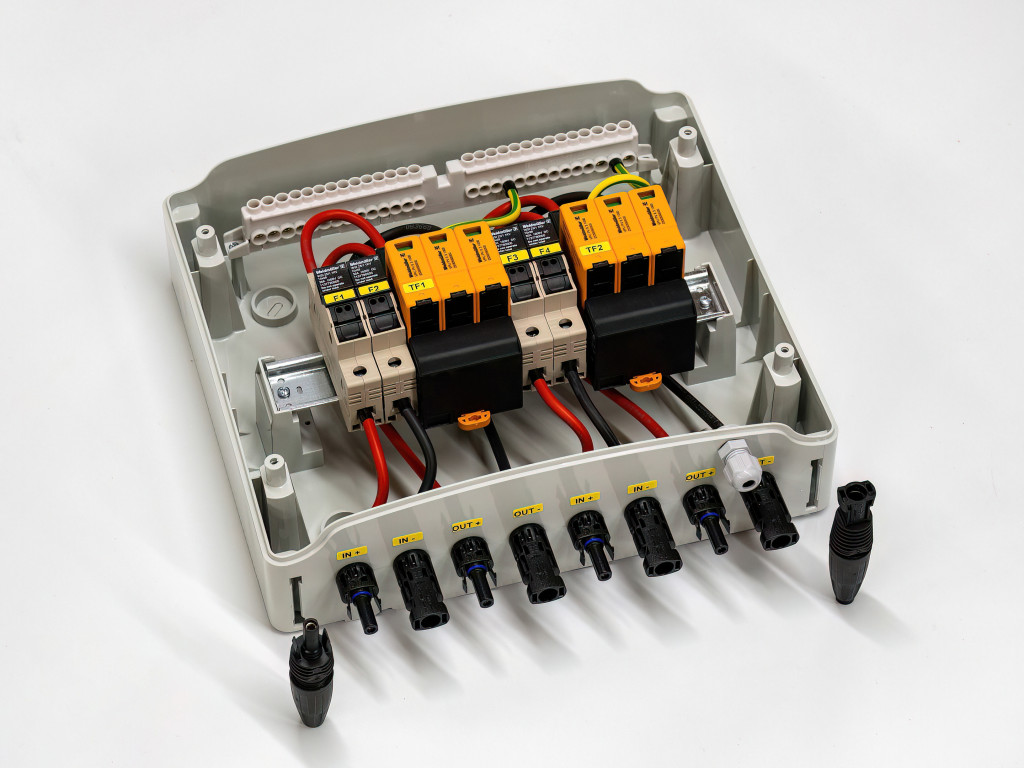

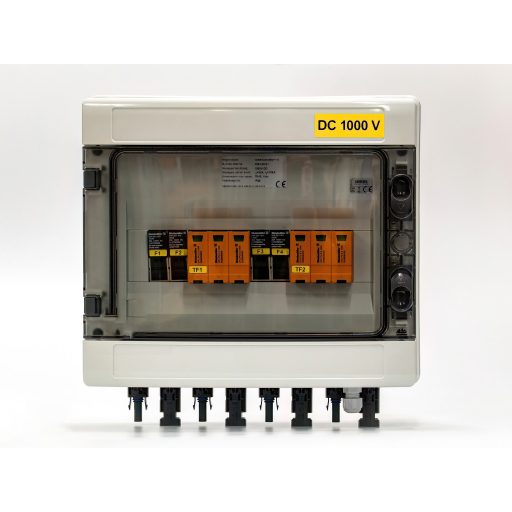

Elektro-Varr VARRDC2S2MMPTT1+T230A – DC védelmi elosztó 2 string / 2 MPPT rendszerekhez
A VARRDC2S2MMPTT1+T230A előszerelt DC védelmi elosztó ipari és kereskedelmi méretű napelemes rendszerek két független munkaponttal (2 MPPT) rendelkező invertereinek bemenetvédelmére készült. A megoldás célzott túlfeszültség-védelemmel és stringszintű biztosításokkal óvja a fotovoltaikus áramköröket, miközben a telepítés idejét és hibakockázatát minimalizálja.
- Célrendszer: 2× PV string → 2× MPPT inverter bemenet; külön ágankénti védelem és egyértelmű jelölések a gyors üzembe helyezéshez.
- Túlfeszültség-védelem: kombinált T1+T2 villámáram- és túlfeszültség-levezetők a DC oldalon, koordinált védelemmel a PV mező és az inverter között. (A típusmegjelölés „T1+T2” ezt jelzi.)
- Stringbiztosítás: 10×38-as gPV olvadóbiztosítók 30 A névleges értékkel áganként – a vezetékezés és a moduláram figyelembevételével méretezve.
- Feszültségosztály: 1000 V DC PV rendszerekhez; a kivitel kifejezetten napelemes egyenáramú környezetre készült.
- Kivitel és csatlakozás: kültéri-beltéri használatra alkalmas, magas IP-fokozatú ház; ipari MC4-kompatibilis csatlakozási koncepció és tehermentesített átvezetések a gyors, hibamentes bekötéshez.
- Telepítési előnyök: előkábelezett, gyári próbákkal ellenőrzött egység; egyértelmű kapocs- és ágcímkézés, így a helyszíni szerelési idő rövidül, a szolgáltatói és kivitelezői dokumentáció egyszerűsödik.
- Megfelelőség és gyakorlat: kialakítása igazodik a PV-rendszerek DC védelmére vonatkozó iparági szabványokhoz (pl. IEC/EN 61643-31; HD 60364-7-712 szemlélet), a gyártói portfólió pedig a szükséges tanúsítványokkal kerül forgalomba.
Alkalmazási javaslat szakembereknek
- Elhelyezés: az inverter közvetlen közelében vagy a kábelhossz optimalizálása szerint; a védelmi szintek koordinációjára ügyeljen az AC oldali SPD-kkel.
- Vezeték- és biztosítékméretezés: a modulok Isc és a várható hőmérsékleti tényezők alapján; a 30 A gPV betétek a legtöbb 1 string/MPPT kialakításhoz megfelelőek, de mindig ellenőrizze a gyártói inverterhatárértékeket.
- Földelés és potencálkiegyenlítés: a DC SPD hatásos működéséhez alacsony impedanciájú PE út kialakítása szükséges; a levezetők moduláris kivitele a karbantartást megkönnyíti.
- Dokumentáció: az egyvonalas rajzon egyértelműen jelölje a 2S/2MPPT topológiát, a biztosítékok értékeit és az SPD típusát (T1+T2), valamint a védelmi eszközök karbantartási ciklusát.
Fő műszaki jellemzők – VARRDC2S2MMPTT1+T230A
- Topológia: 2 string → 2 MPPT (ágankénti külön védelem)
- Névleges rendszerfeszültség: 1000 V DC osztály
- Túlfeszültség-védelem: T1+T2 kombinált PV SPD (cserélhető betétek)
- Stringvédelem: gPV 10×38 biztosítékok, 30 A (áganként)
- Ház és védettség: kültérre is alkalmas, magas IP-fokozat, plombálható fedél
- Csatlakozás: MC4-kompatibilis bemenet/kimenet vagy tömszelencés bekötési lehetőség a változattól függően
- Kiszállítás: gyárilag előszerelt és vizsgált egység, telepítésre kész
Megjegyzés: a fenti jellemzők a VARRDC2S2MMPT szériára és a T1+T2, 30 A-os változatra jellemzők. Kérjük, az aktuális elérhetőséget és a kivitel részleteit telepítés előtt ellenőrizze a termékoldalon és adatlapban.
