Elektro-Varr VARRDC2S2MMPTT230A – DC védelmi elosztó 2 string / 2 MPPT rendszerekhez

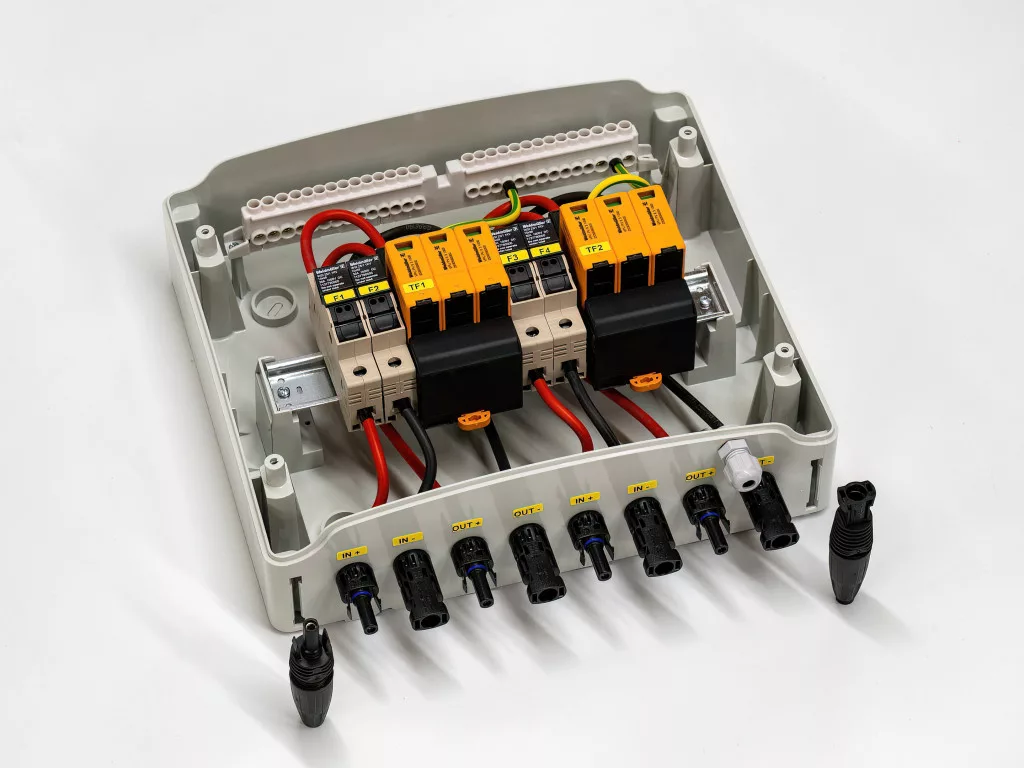

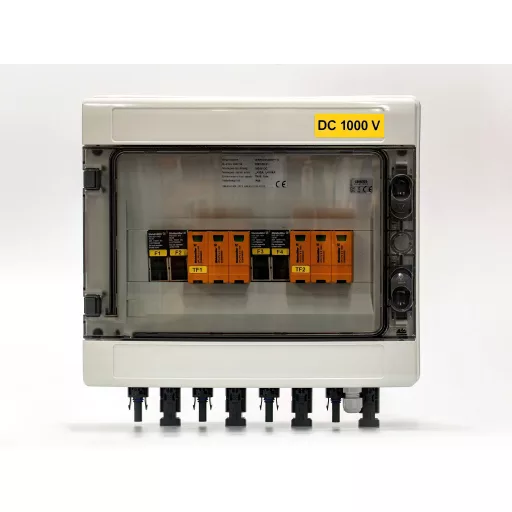

A VARRDC2S2MMPTT230A előszerelt DC védelmi elosztó két független munkaponttal (2 MPPT) rendelkező inverterek bemeneti oldalának védelmére készült. A megoldás stringszintű túláramvédelemmel és T2 osztályú PV túlfeszültség-védelemmel (SPD) biztosítja a napelemes egyenáramú körök üzembiztonságát, miközben jelentősen csökkenti a helyszíni szerelési időt és a hibalehetőségeket.
- Rendszerkompatibilitás: 2× PV string → 2× MPPT inverter bemenet; áganként dedikált védelem és egyértelmű jelölések a gyors üzembe helyezéshez.
- Túlfeszültség-védelem: T2 PV SPD modulok a DC oldali kapcsoló- és vezetékhálózat védelmére, cserélhető betétekkel és jelzéssel a karbantartás támogatására.
- Stringbiztosítás: 10×38-as gPV olvadóbiztosítók 30 A névleges értékkel, áganként – a moduláramok és a vezetékezés alapján méretezve.
- Feszültségosztály: 1000 V DC PV rendszerekhez, a korszerű lakossági és kereskedelmi telepítések tipikus tartományában.
- Kivitel: robusztus, IP65 védettségű ház kültéri/beltéri alkalmazásra, plombálható fedéllel; sorkapcsos vagy MC4-kompatibilis csatlakozási koncepció a változattól függően.
- Gyors telepítés: gyárilag előkábelezett, ellenőrzött egység; ágcímkézés és kapocsjelölés a hibamentes bekötéshez.
- Megfelelőség: kialakítás PV célú DC védelemhez, iparági gyakorlat szerinti szabványkövetéssel (pl. IEC/EN 61643-31, HD 60364-7-712 szemlélet).
Alkalmazási szempontok szakembereknek
- Elhelyezés és koordináció: az inverter közelében; a T2 DC SPD-ket koordinálja a mező oldali védelemmel és az AC oldali SPD-kkel.
- Méretezés: a gPV biztosítékok értékét a modulok Isc·1,25–1,56 tartománya, a hőmérséklet és a vezetékezés alapján igazítsa; tartsa be az inverter gyártói határértékeit.
- Földelés: alacsony impedanciájú PE út a hatásos túlfeszültség-levezetéshez; a moduláris SPD betétek állapotjelzőit karbantartáskor ellenőrizze.
- Dokumentáció: egyvonalas rajzon tüntesse fel a 2S/2MPPT topológiát, a biztosítékértékeket és a T2 SPD típust; üzemeltetéshez jelölje a csereciklusokat.
Fő műszaki jellemzők – VARRDC2S2MMPTT230A
- Topológia: 2 string → 2 MPPT (ágankénti külön védelem)
- Névleges rendszerfeszültség: 1000 V DC
- Túlfeszültség-védelem: T2 PV SPD, cserélhető betétekkel
- Stringvédelem: gPV biztosítékok 10×38, 30 A (áganként)
- Ház és védettség: IP65, plombálható fedél
- Csatlakozás: MC4-kompatibilis vagy tömszelencés bekötés a kivitel szerint
- Kiszállítás: gyárilag előszerelt és vizsgált egység, telepítésre kész
Megjegyzés: a felsorolt paraméterek a VARRDC2S2MMPT széria T2, 30 A-os változatára jellemzők. A tényleges kivitel és készletinformáció a termékoldalon található specifikáció szerint érvényes.
