Elektro-Varr VARRDC2S2MMPTT2 – DC védelmi elosztó 2 string / 2 MPPT rendszerekhez

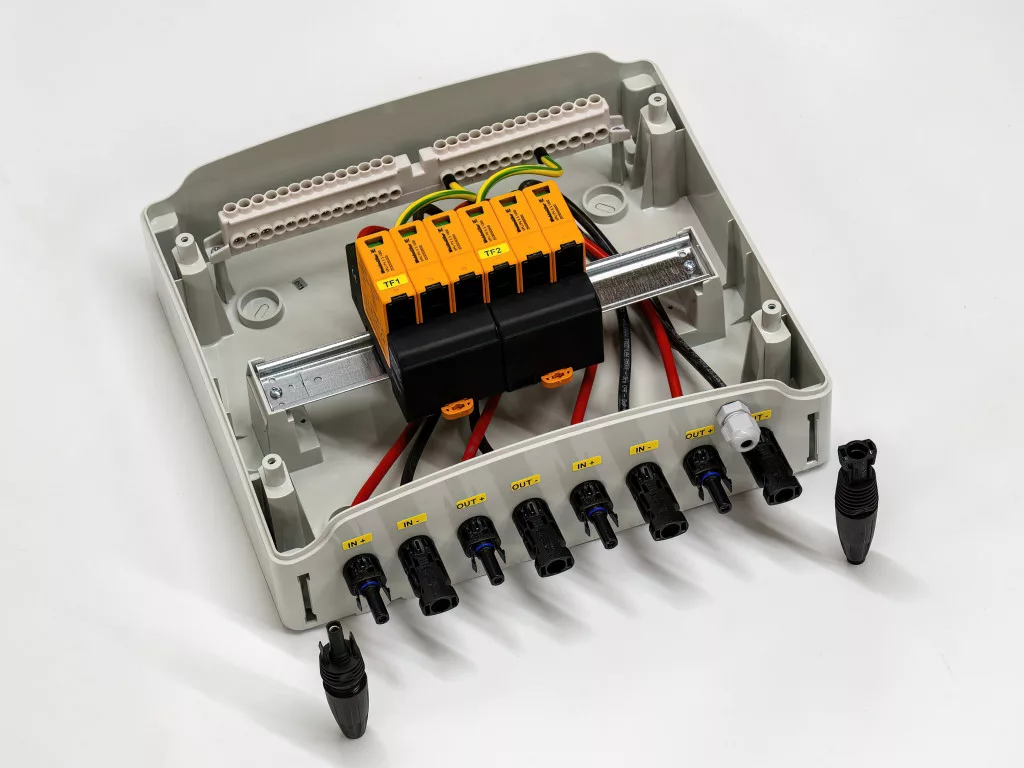

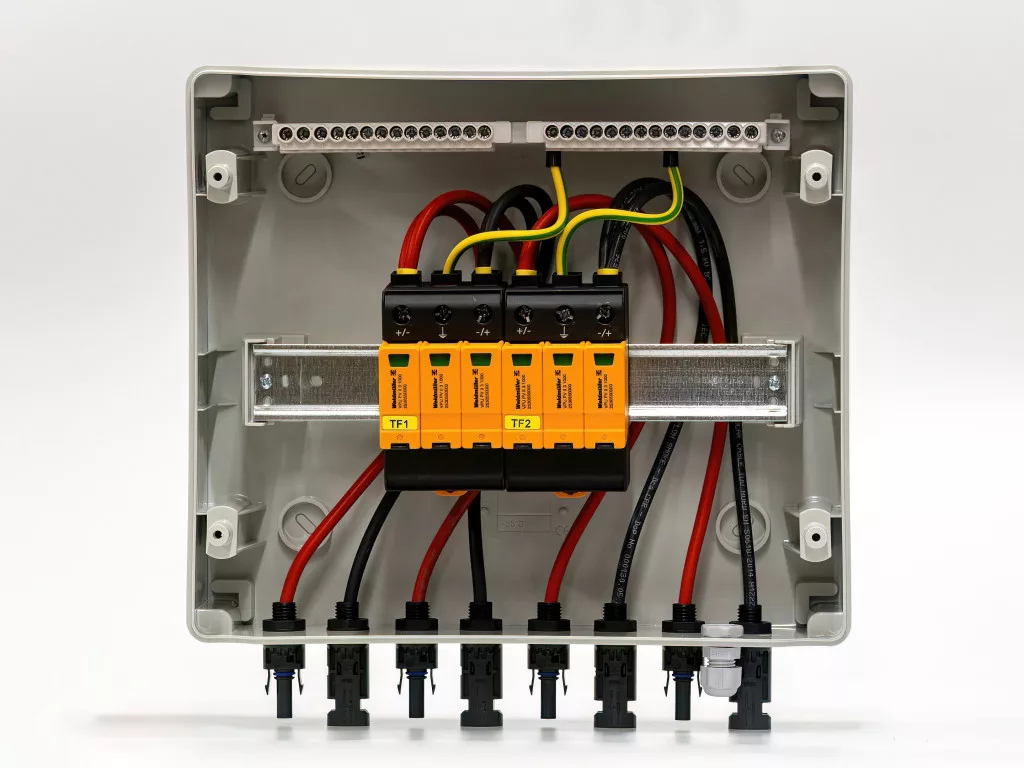

A VARRDC2S2MMPTT2 előszerelt, ipari kivitelű DC védelmi elosztó két független munkaponttal (2 MPPT) rendelkező inverterek bemenetének védelmére. A készülék stringszintű túláramvédelemmel és T2 osztályú PV túlfeszültség-védelemmel (SPD) stabilizálja a napelemes egyenáramú hálózatot, csökkenti a meghibásodási kockázatot és rövidíti a helyszíni szerelési időt.
- Topológia: 2× PV string → 2× MPPT; ágankénti, egyértelműen jelölt védelmi körök a gyors üzembe helyezéshez.
- Túlfeszültség-védelem: T2 PV SPD modul(ok) cserélhető betéttel és állapotjelzéssel, a DC oldali tranziens túlfeszültségek hatékony csillapításához.
- Stringvédelem: 10×38-as gPV biztosítékhelyek; a betétérték az alkalmazott modulok Isc, a hőmérséklet és a vezetékezés alapján választható.
- Névleges feszültségosztály: 1000 V DC, korszerű lakossági és kereskedelmi PV rendszerek tartományára optimalizálva.
- Ház és védettség: robusztus, IP65 védettségű, UV-álló, plombálható fedelű ház kültéri/beltéri telepítéshez.
- Csatlakozás: sorkapcsos vagy MC4-kompatibilis bekötési koncepció (változattól függően), tehermentesített átvezetések.
- Gyári előkészítés: előkábelezett, funkcionálisan ellenőrzött egység; logikus kapocselrendezés és ágcímkézés a hibamentes bekötésért.
- Megfelelőség: PV DC védelemre vonatkozó iparági gyakorlat és releváns szabványok (pl. IEC/EN 61643-31; HD 60364-7-712 szemlélet) szerint kialakítva.
Telepítési és üzemeltetési ajánlások
- Elhelyezés és koordináció: az inverter közelében; a T2 DC SPD-ket koordinálja a mező oldali védelemmel és az AC oldali SPD-kkel.
- Biztosítékméretezés: a gPV betétet a modulok rövidzárási árama és a környezeti tényezők alapján válassza; tartsa be az inverter gyártói előírásait.
- Földelés: alacsony impedanciájú PE út a hatékony levezetéshez; karbantartáskor ellenőrizze az SPD állapotjelzőket.
- Dokumentáció: az egyvonalas rajzon jelölje a 2S/2MPPT topológiát, a gPV betétértékeket és a T2 SPD típust; rögzítse az ellenőrzési ciklusokat.
Fő műszaki jellemzők – VARRDC2S2MMPTT2
- Topológia: 2 string → 2 MPPT (ágankénti védelem)
- Névleges rendszerfeszültség: 1000 V DC
- Túlfeszültség-védelem: T2 PV SPD, cserélhető betéttel
- Stringvédelem: gPV 10×38 biztosítékhelyek (választható betétértékek)
- Védettség: IP65, UV-álló, plombálható fedél
- Kiszállítás: gyárilag előszerelt és vizsgált egység, telepítésre kész
Megjegyzés: A konkrét betétáram-értékek és csatlakozási opciók az altípustól függnek. Telepítés előtt ellenőrizze az aktuális adatlapot és az inverter gyártói határértékeit.
